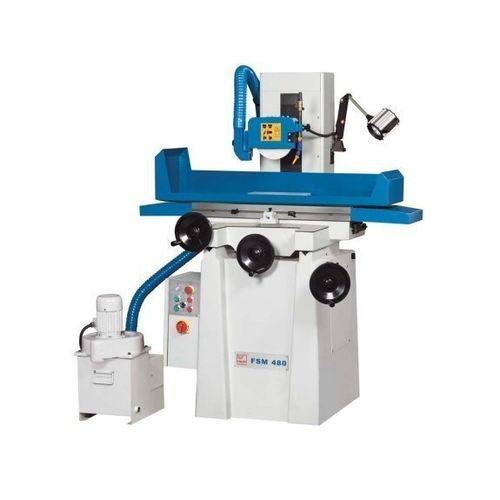

Rectifieuse plane FSM 480

pour piècesavec bridage magnétiqueconventionnelle

Description
La rectifieuse plane conventionnelle FSM 480 est conçue pour des opérations de rectification courtes, simples et précises à coût maîtrisé. Adaptée aux ateliers de réparation et de formation, sa construction en table croisée assure une géométrie stable. Le guidage de table est fluide ; une plaque de serrage magnétique permanente et un dispositif d’aspiration sont fournis de série.

Points forts

• Bâti en fonte absorbant les vibrations
• Tableau magnétique permanent 125 x 300 mm
• Équipement de série complet
• Étau de meulage orientable

Zone de travail (table)
Dimensions table : 210 mm x 450 mm
Distance axe de broche - surface table : 450 mm

Courses
Course axe X : 480 mm
Course axe Y : 230 mm
Course par tour de manivelle, X : 5 mm
Course par tour de manivelle, Y : 5 mm
Course par tour de manivelle, Z : 1 mm

Avances / Graduations
Division anneau axe X : 0,02 mm
Division anneau axe Y : 0,02 mm
Division anneau axe Z : 0,005 mm

Précisions
Rugosité surface atteignable : ≤ 0,63 µm Ra
Parallélisme de rectification : 0,005 mm / 300 mm

Puissance d'entraînement
Puissance moteur (entraînement principal) : 1,5 kW

Dimensions et poids
Dimensions meule : 200 x 13 x 32 mm
Poids machine : 730 kg

Détails produit

• Broche haute capacité montée sur roulements à billes angulaires précontraints pour faible vibration, grande précision et longue durée de vie
• Moteur de broche étanche et équilibré avec grande capacité de charge
• Construction massive en table croisée absorbant les vibrations
• Guides en V et plats en X et Y pour une précision constante
• Mouvement longitudinal de la table sur guide linéaire à billes et guidage par rouleaux linéaires
• Bagues d'échelle réglables permettant le réglage du zéro en toute position
• Graissage centralisé

Équipement standard

• Aspiration (extraction des poussières)
• Lampe de travail
• Plaque magnétique permanente 125 x 300 mm
• Axe d’équilibrage et dispositif d’équilibrage
• Étau de meulage réglable en angle
• Outillage et manuel d'utilisation
• Porte-meule, dresseur et meule

Équipement optionnel

• Dispositif de lubrification/coolant (modèle pour FSM 480 disponible)

Caractéristiques techniques

• Modèle : FSM 480
• Table : 210 x 450 mm
• Distance broche - table : 450 mm
• Course X : 480 mm
• Course Y : 230 mm
• Course Z par tour de manivelle : 1 mm (division Z 0,005 mm)
• Divisions : X/Y 0,02 mm, Z 0,005 mm
• Puissance moteur principal : 1,5 kW
• Meule : 200 x 13 x 32 mm
• Rugosité atteignable : ≤ 0,63 µm Ra
• Poids : 730 kg
