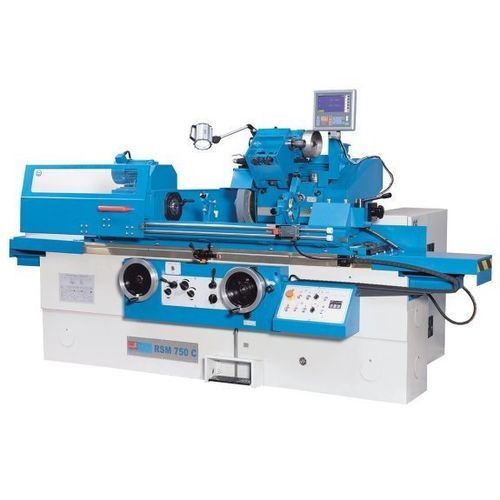

Rectifieuse cylindrique RSM 750 C

cylindrique extérieurecylindrique intérieurepour pièces à usiner

Description du produit
La RSM 750 C est une rectifieuse cylindrique conventionnelle conçue pour les pièces longues et plus lourdes. Elle convient à l’usinage de pièces unitaires comme à la production en petites séries et intègre un dispositif de rectification intérieure pour une flexibilité accrue. La machine dispose d’un grand bâti massif, de guidages rectifiés et d’entraînements dédiés pour la broche de travail, la broche de rectification et le système hydraulique, offrant une base stable pour la rectification extérieure et intérieure de pièces de grandes dimensions.

Points forts

• Rectification cylindrique extérieure et intérieure
• Broche à roulement hydrostatique pour une précision de surface
• Bâti lourd pour accueillir de grandes pièces
• Broche porte-pièce orientable pour la rectification conique
• Marche rapide intégrée sur l’axe X avec retour manuel
• Pack complet d’accessoires standard

Caractéristiques techniques
Zone de travail
Hauteur de pointe : 135 mm
Diamètre de rectification : 8 mm - 200 mm (avec lunette fixe : 8 mm - 60 mm)
Longueur de rectification : 750 mm
Diamètre intérieur avec lunette : 35 mm - 100 mm
Diamètre intérieur sans lunette : 25 mm - 100 mm
Profondeur de rectification intérieure : 125 mm
Poids max. de la pièce entre pointes : 80 kg
Positionnement meule (min.) : 0,0025 mm
Diamètre du mandrin : 200 mm
Plage de pivotement de la table : -2° / +6°
Vitesse périphérique meule : 35 m/s
Vitesse broche travail (50 Hz) : 25 - 380 1/min

Courses
Course de la tête de rectification : 200 mm

Avances
Avance de table, variable : 0,1 m/min - 4 m/min
Avance par tour de manivelle (axe X) : 0,5 mm
Avance par division (axe X) : 0,0025 mm

Broche porte-pièce
Plage d’orientation : 0° - 45°
Cône de broche : 4 MT

Broche porte-meule
Vitesse broche meule : 1 670 1/min
Plage d’orientation (g/d) : 10°
Vitesse broche rectif. int. : 10 000 1/min

Contre-poupée
Cône : 4 MT
Course du fourreau : 25 mm

Puissance d’entraînement
Puissance broche/ pompe hydraulique : 5,5 / 0,75 kW
Puissance rectif. int. : 1,1 kW
Puissance broche / pompe refroidissement : 0,75 / 0,13 kW

Dimensions et poids
Dimensions meule : 400 x 50 x 203 mm
Meule int. maxi : 50 x 40 x 16 mm
Meule int. mini : 45 x 35 x 10 mm
Dimensions (L x l x H) : 3 m x 1,8 m x 1,65 m
Poids : 3 500 kg

Fonctionnalités supplémentaires

• Grand bâti massif pour pièces longues et de grand diamètre
• Guidages larges et rectifiés garantissant une précision uniforme
• Table opérable manuellement ou par avance hydraulique réglable
• Positionnement automatique en 2 étapes avec butée réglable
• Vanne d’avance robuste pour un réglage fin des micro-avances
• Dispositif de rectification intérieure de série et tête porte-meule pivotante pour polyvalence
