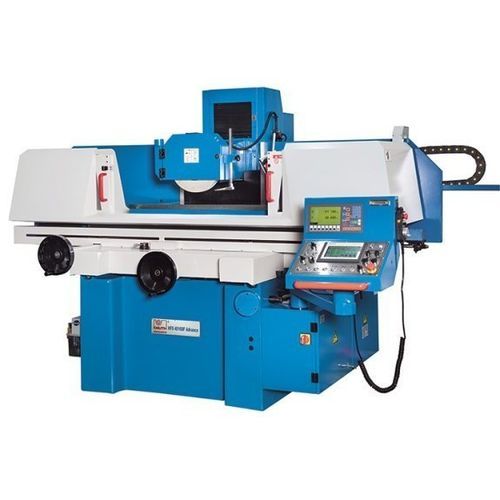

Rectifieuse plane HFS 2550 F Advance

pour pièces à usineravec bridage magnétiqueconventionnelle

Présentation
La série HFS F Advance est le dernier développement des rectifieuses de surface KNUTH, offrant une solution clé en main qui associe un bâti mécanique robuste à des fonctions automatisées basées sur Siemens pour une rectification efficace en atelier.

Points forts

• Plaque de serrage magnétique avec démagnétisation intégrée
• Axe vertical avec vis à billes précontrainte et servomoteur pour un positionnement précis
• API Siemens avec écran tactile pour une programmation simple en mode automatique
• Équipement de série complet pour mise en production immédiate

Détails produit

• Bâti: construction en fonte pour rigidité en torsion, guidages de précision et qualité d'usinage
• Lubrification & protection: lubrification centralisée automatique des guidages; enceinte d'accès facile protégeant la zone de travail
• Refroidissement & extraction: pompe de refroidissement haute capacité combinée à une extraction sous vide pour évacuer poussières et aérosols

Broche de rectification

• Broche surdimensionnée, équilibrée dynamiquement, étanche et lubrifiée en continu
• Roulements de précision précontraints pour des performances stables en production prolongée

Programmation & commande

• Vis à billes de haute qualité et servomoteur pour répétabilité et précision de l'axe Y
• Manivelle électronique pour réglages et déplacement manuel de la broche
• Mode Auto: traitement automatique des paramètres ébauche/finition, nombre de courses d'étincelage et retour au zéro

Hydraulique

• Fonctionnement silencieux avec faible échauffement pour des résultats constants en continu
• Mouvement longitudinal de la table commandé hydrauliquement, réglage continu et inversion de sens douce
• Groupe hydraulique externe avec refroidisseur d'huile pour stabilité thermique

Table magnétique

• Table magnétique de grande surface fournie de série pour un serrage sans déformation
• Unité de commande intégrée pour serrage et démagnétisation rapides

Zone de travail (table technique)
Poids max. pièce: 180 kg
Distance nez broche - surface table: 450 mm
Dimensions table: 508 mm x 254 mm
Dimensions plaque magnétique: 500 mm x 250 mm
Graduation anneau axe Y: 0,005 mm
Graduation anneau axe Z: 0,02 mm
Avance transversale auto. Z: 0,1 mm - 8 mm
Vitesse broche: 2.850 1/min
Avance verticale auto.: 0,005 mm - 0,05 mm

Courses (table technique)
Course axe X: 560 mm
Course axe Y: 275 mm

Avances (table technique)
Avance hyd. X: 5 m/min - 25 m/min
Avance rapide Y: 480 mm/min
Avance rapide Z: 790 mm/min

Puissance d'entraînement (table technique)
Puissance moteur principal: 2,2 kW

Dimensions & poids (table technique)
Dimensions meule: 200 mm x 20 mm x 31,75 mm
Dimensions (L x l x H): 2,3 m x 1,6 m x 1,68 m
Poids: 1.800 kg

Caractéristiques techniques

• Modèle: HFS 2550 F Advance
• Capacité pièce: jusqu'à 180 kg
• Table (L x P): 508 x 254 mm
• Platine magnétique: 500 x 250 mm (démagnétisation intégrée)
• Course X: 560 mm
• Course Y: 275 mm
• Avance transversale Z (auto): 0,1–8 mm
• Avance verticale Z (auto): 0,005–0,05 mm
• Meule: 200 x 20 x 31,75 mm
• Vitesse broche: 2.850 1/min
• Moteur principal: 2,2 kW
• Avances rapides: Y = 480 mm/min, Z = 790 mm/min
• Commande: API Siemens avec écran tactile (mode Auto)
• Poids machine (env.): 1.800 kg
