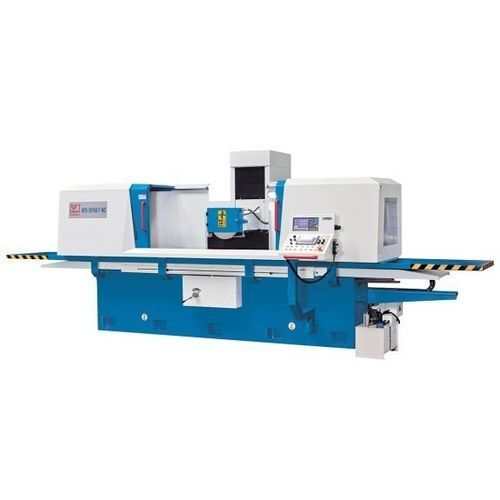

Rectifieuse plane HFS 50100 F NC

pour pièce de grande dimensionavec bridage magnétiqueà colonne mobile

Description
La HFS 50100 F NC est une rectifieuse à banc croisé conçue pour l'usinage de pièces volumineuses et lourdes nécessitant la précision du rectifiage plan ou la préparation pour le rodage et le polissage. La colonne mobile permet un guidage long de la table et une répartition optimale des charges. Le mode basculable automatique/manuel facilite la production d'échantillons, les réparations et la formation des opérateurs.

Points forts

• Conception à colonne mobile et banc croisé pour une stabilité maximale
• Grande plaque magnétique avec fonction de démagnétisation intégrée
• Commande Siemens Smart Line PLC avec cycles de rectification et IHM tactile
• Axes Y/Z à commande numérique entraînés par servomoteurs
• Avance longitudinale hydraulique X à variation continue
• Manivelle électronique pour positionnements manuels précis sur Y/Z

Détails produit

• Bâti nervuré et broche horizontale garantissant rigidité sous fortes charges
• Grande surface de travail pour pièces uniques de grande dimension ou plusieurs pièces en un serrage
• Système de refroidissement performant et groupe hydraulique externe avec refroidisseur d'huile fournis

Zone de travail
Dimensions table: 500 mm x 1.000 mm
Distance centre broche - table: 600 mm
Charge table max.: 700 kg
Hauteur plaque magnétique: 110 mm
Dimensions plaque magnétique: 500 mm x 1.000 mm
Nombre de plaques: 1

Courses
Course axe X: 1.000 mm
Course axe Y: 500 mm

Avances
Avance X hydraulique: 5 m/min - 25 m/min
Avance Y: 50 mm/min - 500 mm/min
Profondeur d'avance Y: 0,005 mm - 0,05 mm
Avance Z: 50 mm/min - 1.500 mm/min
Avance automatique Z: 0 mm/min - 30 mm/min

Meule
Dimensions meule: 350 mm x 40 mm x 127 mm
Vitesse: 1.450 1/min

Puissances
Moteur principal: 7,5 kW
Moteur hydraulique: 3 kW
Servomoteur Y: 2 kW
Servomoteur Z: 0,5 kW

Dimensions et poids
Dimensions (L x l x h): 4,5 m x 2,65 m x 2,7 m
Poids: 5.500 kg

Commande

• IHM Siemens tactile: cycles de rectification modifiables pour usinage de faces et de rainures
• Vis à billes précontraintes et servomoteurs puissants assurant précision et répétabilité
• Mode automatique traitant paramètres ébauche/finition, courses d'étincelage et retour au zéro

Broche

• Broche équilibrée dynamiquement, entièrement étanche et lubrifiée à vie
• Roulements de précision précontraints pour performances durables

Hydraulique

• Fonctionnement silencieux et faible échauffement pour production continue
• Avance hydraulique de table réglable en continu, changement de sens sans à-coups
• Groupe hydraulique externe avec radiateur pour stabilité thermique

Plaque magnétique

• Grande plaque magnétique de bridage sans déformation fournie en série
• Commande moderne garantissant forces de maintien constantes et bonne démagnétisation

Équipements standard (sélection)

• Indicateur de position 2 axes X.Pos 3.2
• Manivelle électronique pour axes Y/Z
• Flasque pour meule
• Enceinte de poste
• Système de refroidissement
• Support de dresseur diamant (sans diamant)
• Station d'équilibrage et arbre d'équilibrage
• Lampe LED
• Plaque magnétique
• Vis de réglage et outils
• Manuel d'utilisation
• API Siemens avec écran tactile
• Graissage centralisé automatique

Équipements optionnels (sélection)

• Système de refroidissement avec séparateur magnétique et filtre papier
• Séparateur magnétique sans réservoir
• Plaque magnétique à pôles fins ou porte-pièce d'amélioration pour HFS 50100 F NC
• Dresseur de meule servo

Spécifications techniques

• Modèle: HFS 50100 F NC
• Table: 500 x 1.000 mm
• Distance broche-table: 600 mm
• Charge max. table: 700 kg
• Course X/Y: 1.000 mm / 500 mm
• Avances et vitesses: voir ci‑dessus
• Meule: 350 x 40 x 127 mm, 1.450 1/min
• Moteur principal 7,5 kW; hydraulique 3 kW; servos Y/Z 2 kW / 0,5 kW
• Dimensions: 4,5 x 2,65 x 2,7 m; poids: 5.500 kg
