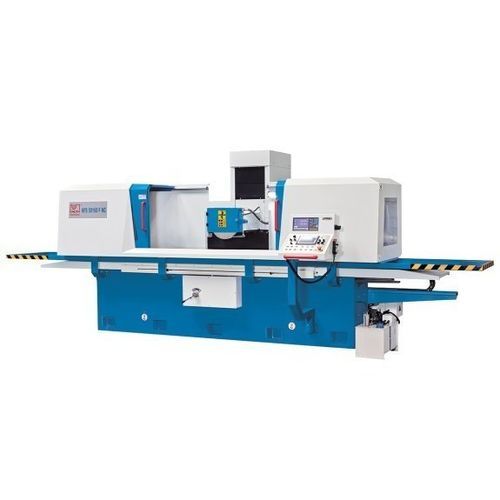

Rectifieuse plane HFS 50160 F NC

pour pièce de grande dimensionavec bridage magnétiqueà colonne mobile

Présentation
Cette gamme de rectifieuses planes est conçue pour l'usinage de pièces lourdes et de grande taille nécessitant une rectification de précision ou comme étape préparatoire au rodage ou au polissage. Le bâti en banc croisé avec colonne mobile assure un long guidage de table et une répartition optimale des charges sur la zone de travail. La machine peut fonctionner en mode automatique ou manuel pour la production d'échantillons, la réparation et la formation des opérateurs.

Points forts

• Conception à colonne mobile pour une stabilité maximale
• Plaque de bridage magnétique avec fonction de démagnétisation intégrée
• Commande PLC Siemens Smart Line avec cycles de rectification
• Axes Y/Z à commande numérique entraînés par servomoteurs
• IHM tactile et manivelle électronique pour Y/Z

Commande

• Cycles de rectification pour le dressage et l'usinage de rainures accessibles et modifiables via écran tactile
• Vis à billes préchargées et servomoteurs puissants sur X et Y garantissant précision et répétabilité
• Manivelle électronique simplifiant l'installation et le positionnement manuel
• Mode automatique traitant automatiquement valeurs d'ébauche/finition, courses d'étincelage et retour au zéro

Broche de rectification

• Broche de grand diamètre équilibrée dynamiquement, entièrement étanche avec lubrification à vie
• Palier de précision précontraint pour performance de rectification et fiabilité

Hydraulique

• Fonctionnement silencieux et faible échauffement pour un usage continu
• Avance longitudinale hydraulique de la table, réglable en continu, assurant vitesse constante et changements de sens souples
• Groupe hydraulique externe avec refroidisseur d'huile pour stabilité thermique

Plaque de serrage magnétique

• Grandes plaques magnétiques livrées de série pour un bridage sans déformation sur toute la surface
• Unité de commande moderne garantissant des forces de maintien fiables et un bon démagnétisage

Caractéristiques techniques

• Dimensions table : 500 mm x 1.600 mm
• Distance nez broche - table : 600 mm
• Charge max. table : 900 kg
• Hauteur plaque magnétique : 110 mm
• Dimensions plaque magnétique : 500 mm x 800 mm (2 plaques)
• Course X : 1.600 mm
• Course Y : 500 mm
• Avance X (hydraulique) : 5 - 25 m/min
• Avance Y : 50 - 500 mm/min
• Profondeur d'avance Y : 0,005 - 0,05 mm
• Avance Z : 50 - 1.500 mm/min
• Avance automatique Z : 0 - 30 mm/min
• Dimensions meule : 350 x 40 x 127 mm; vitesse : 1.450 tr/min
• Puissance principale : 7,5 kW
• Puissance hydraulique : 3 kW
• Servomoteurs : Y = 2 kW; Z = 0,5 kW
• Dimensions (L x l x H) : 6,01 m x 2,5 m x 2,7 m
• Poids : 6.000 kg
