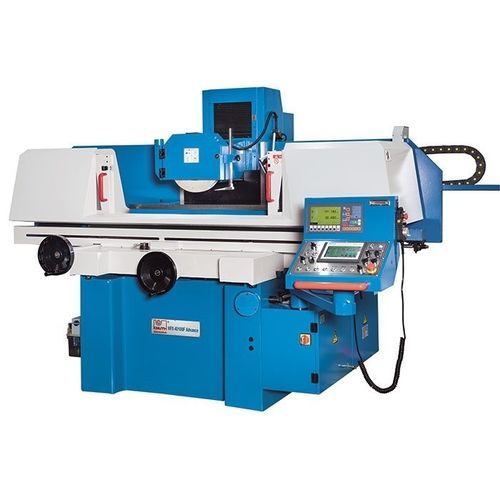

Rectifieuse plane HFS 3063 F Advance

pour pièces à usineravec bridage magnétiqueconventionnelle

Présentation
La HFS 3063 F Advance est une rectifieuse plane conventionnelle conçue comme solution prête à la production. Elle associe un bâti en fonte rigide, une commande Siemens PLC avec écran tactile et programmation auto simple, ainsi qu'une grande plaque de serrage magnétique pour un bridage sans déformation. Machine destinée aux ateliers recherchant davantage de fonctions qu'une machine conventionnelle de base sans passer au CNC complet.

Points forts

• Plaque de serrage magnétique avec démagnétisation intégrée
• Axe vertical avec vis à billes précontraint et servomoteur pour une grande précision de positionnement
• Commande Siemens PLC avec écran tactile et programmation simple en mode automatique
• Équipement de série complet (manivelle électronique, dresse‑meule, poste d'équilibrage, lampe LED)

Détails du produit
Bâti

• Bâti en fonte assurant rigidité et résistance à la torsion
• Guidages de précision avec lubrification centrale automatique
• Enceinte de protection de la zone de travail, facilement accessible
• Pompe de refroidissement combinée à une aspiration pour maîtrise des poussières et aérosols

Broche

• Broche de grand diamètre, équilibrée dynamiquement, entièrement étanche et lubrifiée en permanence
• Roulements de précision précontraints pour performance stable et longues intervalles de maintenance

Programmation

• Vis à billes de haute qualité et servomoteur puissant sur l’axe Y pour répétabilité de positionnement
• Manivelle électronique pour réglages et déplacements manuels de la broche
• Mode Auto : exécution automatique des paramètres d'ébauche/finition, des courses d’étincelage et du retour au zéro

Système hydraulique

• Système hydraulique silencieux à faible échauffement pour fonctionnement continu
• Déplacement de table entraîné hydrauliquement, réglable en continu avec inversion de sens douce
• Groupe hydraulique extérieur avec refroidisseur d'huile pour stabilité thermique

Table magnétique

• Grande plaque magnétique pour bridage sans distorsion (de série)
• Unité de commande intégrée au système électrique pour serrage et démagnétisation rapides

Zone de travail
Poids max. de la pièce : 270 kg
Distance nez broche - surface table : 580 mm
Dimensions table : 635 mm x 305 mm
Dimensions plaque magnétique : 600 mm x 300 mm
Graduation anneau axe Y : 0,005 mm
Graduation anneau axe Z : 0,02 mm
Mise à l’équerrage automatique Z : 0,1 mm - 8 mm
Vitesse (broche) : 1 450 1/min
Avance verticale auto : 0,005 mm - 0,05 mm

Courses
Course axe X : 765 mm
Course axe Y : 340 mm

Avances
Avance hydr. axe X : 7 m/min - 23 m/min
Avance rapide axe Y : 480 mm/min
Avance rapide axe Z : 990 mm/min

Puissance d'entraînement
Puissance moteur principal : 4 kW

Dimensions et poids
Dimensions meule : 350 mm x 40 mm x 127 mm
Dimensions (L x l x h) : 2,9 m x 2,2 m x 1,9 m
Poids : 2800 kg

Caractéristiques / spécifications techniques

• Modèle : HFS 3063 F Advance
• Série : HFS F Advance
• Plaque magnétique avec démagnétisation
• Commande Siemens PLC avec écran tactile et programmation auto
• Axe vertical avec vis à billes et servomoteur
• Table entraînée hydrauliquement avec groupe hydraulique externe et refroidisseur
• Graissage central automatique
• Enceinte de protection et dispositif d'aspiration pour poussières/aérosols
• Accessoires inclus : manivelle électronique, dresse‑meule, poste d'équilibrage/axe, lampe LED, mode d'emploi
