Rectifieuse cylindrique

cylindrique extérieurecylindrique intérieurepour pièces à usiner

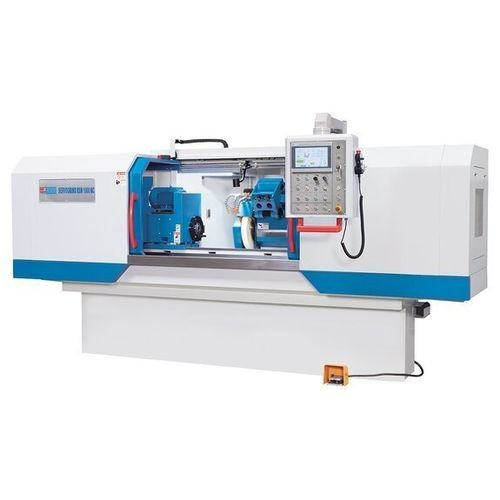

Produit La Servogrind® RSM 1000 NC est une rectifieuse cylindrique de précision pour pièces longues et lourdes. Elle remplace l’unité hydraulique traditionnelle par des servomoteurs sur les deux axes pour améliorer la dynamique, l’efficacité et la précision. Conçue pour la production unitaire et les petites séries, elle intègre un dispositif de rectification intérieure et une commande NC à écran tactile pour simplifier l’utilisation et augmenter le rendement.

Points forts

• Commande NC avec écran tactile et cycles dédiés
• Capacité de rectification extérieure et intérieure
• Servomoteurs sur les deux axes
• Table pivotante et broche de travail pivotante
• Large équipement standard

Banc machine

• Banc massif pour l’usinage haute précision de pièces grandes et lourdes
• Table pivotante sur guidages prismatiques rectifiés pour un excellent amortissement des vibrations
• Conception répartissant le poids table/pièce sur une large surface pour grande rigidité et faible couple de basculement
• Contre-poupée robuste assurant rigidité et précision en serrage entre pointes

Avance

• Avance servo-conventionnelle remplaçant l’hydraulique pour une avance régulière et sans vibrations
• Servoentraînements performants offrant dynamique et précision comparables aux machines CNC
• Réglages d’avance précis et reproductibles avec butées électroniques
• Vis à billes préchargées réduisant frottements et couples de décollement
• Moindre génération de chaleur pour conditions stables en fonctionnement continu
• Entraînements, broches et systèmes de mesure encapsulés pour fonctionnement quasi sans maintenance

Poupée de rectification

• Poupée montée sur guidages linéaires de qualité pour précision de positionnement maximale
• Broche de rectification supportée pour précision et qualité de surface en ébauche et finition
• Dispositif de rectification intérieure pivotant entraîné par un moteur séparé

Poupée de travail

• Poupée de travail pivotante sur un côté; vitesse de broche réglable en continu
• Mandrin 3 mors Ø 200 mm de bonne concentricité fourni en série

Équipement

• Zone de travail entièrement carénée avec grandes portes pour chargement/déchargement
• Commandes centralisées et écran tactile affichant les paramètres techniques
• Éclairage LED pour visibilité et sécurité
• Système de graissage centralisé automatique pour simplifier la maintenance
• Volant électronique mobile pour réglages rapides
• Lunette pour pièces longues fournie en équipement standard
• Système de refroidissement puissant, dresseur, équilibrage de meule et outils inclus

Commande CN

• Permet de combiner ébauche, finition et dégrossissage en une seule opération
• Cycles paramétrables via écran tactile sans connaissances en programmation
• IHM intuitive avec menus pour rectification longitudinale et transversale
• Graphiques détaillés pour saisie des données et affichage de l’état d’avancement

Spécifications techniques

• Hauteur de pointe : 180 mm
• Diamètre de rectification : 8 mm – 320 mm
• Avec lunette : 15 mm – 150 mm
• Longueur de rectification : 1 000 mm
• Diamètre rectif. int. avec lunette : 35 mm – 100 mm
• Diamètre rectif. int. sans lunette : 30 mm – 100 mm
• Profondeur de rectif. int. : 125 mm
• Poids entre pointes (max) : 150 kg
• Course de table (max) : -2° / +9°
• Vitesse périphérique meule : 45 m/s
• Course tête de rectif. : 250 mm
• Plage pivotement poupée de travail : 90°
• Cône poupée de travail : 4 MT
• Diamètre mandrin : 200 mm
• Vitesse broche travail : 25 – 500 1/min
• Vitesse broche rectif. : 2 140 1/min
• Vitesse broche rectif. int. : 10 000 1/min
• Course broche mobile : 30 mm
• Puissance broche rectif. : 4 kW
• Puissance rectif. int. : 1,1 kW
• Broche / pompe : 1,5 / 0,13 kW
• Dimensions meule : 400 x 50 x 203 mm
• Meule int. (max) : 32 x 25 x 10 mm
• Dimensions (L x l x H) : 4,1 m x 2,2 m x 1,8 m
• Poids : 3 300 kg
