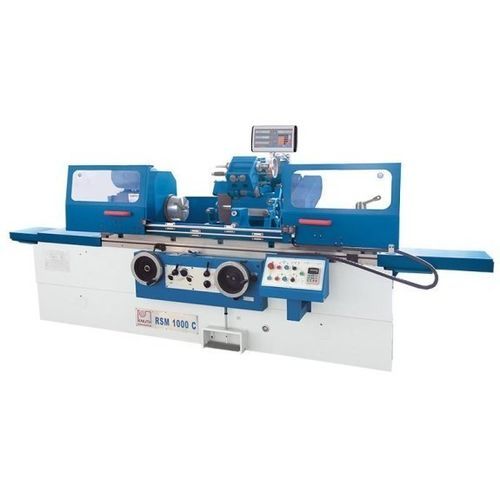

Rectifieuse cylindrique RSM 1500 C

cylindrique extérieurecylindrique intérieurepour pièces à usiner

Présentation
La RSM 1500 C est une rectifieuse cylindrique conventionnelle de précision conçue pour les pièces longues et lourdes. Adaptée à l'usinage de pièces unitaires et aux petites séries, elle intègre une broche de rectification intérieure, un grand bâti massif et des guides rectifiés garantissant stabilité et répétabilité.

Points forts

• Rectification cylindrique extérieure et intérieure
• Broche de rectification hydrostatique pour une meilleure qualité de surface
• Bâti lourd pour pièces volumineuses
• Chariot porte-broche orientable pour la rectification conique des pièces courtes
• Déplacement rapide intégré sur l'axe X avec retour manuel
• Nombreux accessoires standards

Données techniques — Zone de travail
Hauteur de pointe : 180 mm
Diamètre de rectification : 8 mm - 320 mm
Avec lunette fixe : 60 mm
Longueur de rectification : 1.500 mm
Diam. int. rectification avec lunette : 35 mm - 100 mm
Diam. int. rectification sans lunette : 30 mm - 100 mm
Profondeur de rectification intérieure : 125 mm
Poids pièce entre-pointes (max.) : 150 kg
Positionnement meule (min.) : 0,0025 mm
Diamètre de mandrin : 200 mm
Plage de pivotement table (max.) : -3° / +6°
Vitesses broche de travail (50 Hz) : 25 - 220 1/min
Vitesse périphérique meule : 35 m/s

Données techniques — Courses
Course de la tête de rectification : 250 mm

Données techniques — Avances
Avance de table, variable : 0,1 m/min - 4 m/min
Avance par tour de manivelle axe X : 2 mm
Avance par division axe X : 0,0025 mm

Données techniques — Broche porte-pièce
Zone de pivotement broche de travail : 0° - 45°
Cône broche de travail : 4 MT

Données techniques — Broche porte-meule
Vitesse broche porte-meule : 1.670 1/min
Plage de pivotement tête porte-meule (d+g) : 30°
Vitesse broche rectif. intérieure : 10.000 1/min

Données techniques — Contre-poupée
Cône contre-poupée : 4 MT
Course de la poupée : 25 mm

Données techniques — Puissances
Puissance moteur - broche rectif. / pompe hydraulique : 5,5 / 0,75 kW
Puissance rectif. intérieure : 1,1 kW
Puissance broche de travail / pompe refroidissement : 1,5 / 0,125 kW

Données techniques — Dimensions et poids
Dimensions meule : 400 mm x 50 mm x 203 mm
Meule int. (max.) : 50 mm x 40 mm x 16 mm
Meule int. (min.) : 45 mm x 35 mm x 10 mm
Dimensions (L x l x h) : 4,61 m x 1,81 m x 1,52 m
Poids : 4.300 kg

Équipement standard et accessoires

• Dispositif de rectification intérieure (de série)
• Lunettes ouvertes et fermées
• Mandrin 3 mors Ø200 mm
• Système de refroidissement
• Reaiguisage de meule et station d'équilibrage avec mandrin
• Bride de meule, pointe, protections anti-projections, outils et manuel opérateur

Applications

• Surfaces cylindriques externes : arbres, rouleaux, axes
• Alésages intérieurs et portées nécessitant une haute qualité de surface
• Surfaces coniques et pièces courtes avec tête orientable
• Production en petites séries et usinage de pièce unique en ateliers et sites de production
