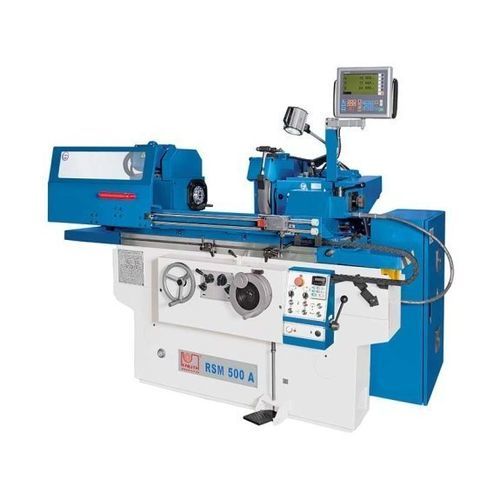

Rectifieuse cylindrique RSM 500 A

cylindrique extérieurecylindrique intérieurepour pièces à usiner

Description
La RSM 500 A est une rectifieuse cylindrique conventionnelle pour la rectification intérieure et extérieure de pièces de taille moyenne. Elle présente un bâti en fonte massif avec de longues glissières d'appui, une table pivotante et une avance longitudinale hydraulique finement réglable. La manivelle de l'axe X est équipée d'une grande bague graduée et d'une butée zéro pour des alimentations précises. La poupée fixe se pivote de 180° pour la rectification intérieure. Un ensemble complet d'accessoires standard est fourni.

Points forts

• Rectification cylindrique intérieure et extérieure
• Roulements hydrostatiques sur la broche de rectification pour une excellente qualité de surface
• Poupée porte-broche orientable pour rectification conique de pièces courtes
• Avance rapide intégrée sur l'axe X avec retour manuel
• Large gamme d'accessoires fournis en série

Spécifications techniques
Zone de travail
Hauteur de pointe : 135 mm
Longueur maxi de la pièce : 540 mm
Longueur de rectification : 500 mm
Plage de diamètres de rectification : 8 mm – 200 mm
Diamètre de rectif. intérieur sans lunette : 25 mm – 100 mm
Poids maxi entre pointes : 50 kg
Profondeur de rectif. intérieur : 125 mm
Plage de pivotement de table (max.) : -3° / +9° R / L
Vitesse périphérique meule : 38 m/s

Avances
Avance de table, variable en continu : 0,1 m/min – 4 m/min
Avance par division de l'axe X : 0,005 mm

Poupée
Vitesses broche de travail : 25 1/min – 380 1/min
Plage d'orientation poupée : 0–45°
Cône de broche : MT4

Poupée porte-meule
Vitesse broche rectif. intérieure : 16 000 1/min
Plage d'orientation porte-meule (d+g) : ±30°

Contre-poupée
Cône contre-poupée : MT4

Puissance
Puissance absorbée totale : 5,625 kVA

Dimensions et poids
Dimensions meule : 400 mm x 50 mm x 203 mm
Meule rectif. int. (max.) : 50 mm x 40 mm x 16 mm
Meule rectif. int. (min.) : 45 mm x 35 mm x 10 mm
Dimensions extérieures (L x l x H) : 2,5 m x 1,6 m x 1,5 m
Poids : 2 500 kg

Détails produit

• Bâti en fonte rigide pour une bonne atténuation des vibrations et la stabilité
• Avance longitudinale hydraulique avec micro-avance réglable en continu
• Guidages combinés en V et plats pour grande précision des mouvements
• Poupée porte-meule réglable hydrauliquement pour faciliter les réglages et les changements de pièces
• Roulements segmentés réglables et peu exigeants en maintenance pour la broche de rectification
• Vitesses de la broche de travail réglables en continu
• Table pivotante pour rectification conique
• Contre-poupée hydraulique commandée par pédale

Accessoires fournis

• Affichage de position 2 axes (standard)
• Dispositif pour rectification intérieure
• Mandrin 3 mors Ø200 mm
• Bride de mandrin
• Support d'équilibrage et axe
• Dispositif de dressage
• Pointes et outillage
• Flasque porte-meule
• Système de refroidissement
• Éclairage de poste
• Outillage de service et manuel d'utilisation
• Lunettes ouvertes et fermées
