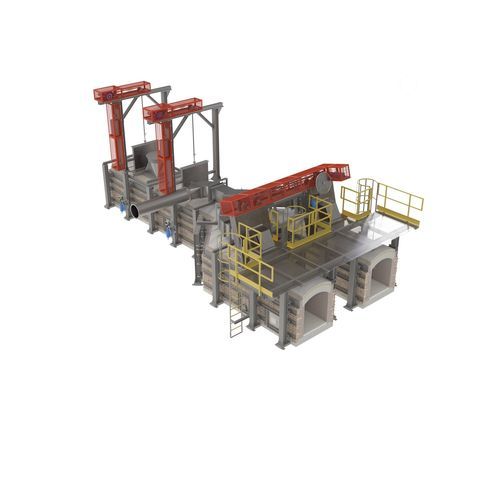

Vanne d'aiguillage action sur vanne

à actionneur électriqueavec actionnement manuel

Description générale
Glass Service fabrique un clapet de retournement fiable pour fours verriers à culot (end-port). L'appareil est conçu avec une ossature en acier et un vantail coulissant en fonte épaisse adapté au contrôle des fumées et de l'air de combustion en ambiance haute température. L'unité est fournie complète avec une structure de support pour installation sur cheminée.

Principales caractéristiques

• Ossature en acier à haute résistance
• Guide du vantail en acier spécial haute résistance
• Vantail coulissant en fonte épaisse
• Vantail vertical actionné par une chaîne métallique double
• Déplacement du vantail assuré par un servomoteur électrique et une manivelle pour usage d'urgence
• Embrayage pneumatique entre la manivelle et le moteur
• Réservoir d'air comprimé pour procédure d'urgence en cas de défaillance de l'alimentation en air
• Deux volets latéraux indépendants pour bloquer ou laisser passer l'air de combustion ou les fumées
• Portes d'inspection pour un entretien et un accès aisés au système de tension
• Quatre capteurs inductifs de position résistants aux hautes températures (2 par fin de course)
• Deux micro-interrupteurs électromécaniques de fin de course d'urgence
• Mécanisme de chaîne protégé par une trappe articulée facile d'ouverture

Fonctionnement
Avec le vantail ouvert, les fumées sont dirigées directement vers la cheminée. Avec le vantail fermé, l'air de combustion fourni par le ventilateur est envoyé vers le régénérateur.

Portes d'inspection
Les portes d'inspection offrent un accès direct au système de réglage de la tension du vantail. Le réglage est effectué en phase de mise en service et peut être ajusté ultérieurement par l'opérateur via ces portes.

Réservoir d'air comprimé pour l'embrayage d'urgence
En cas de panne du compresseur site, le réservoir d'air comprimé intégré fournit l'air nécessaire pour engager l'embrayage pneumatique et permettre la manœuvre manuelle par la manivelle. Une vanne de non-retour empêche la dépressurisation du réservoir lorsque la ligne principale est coupée.

Dimensions et caractéristiques principales
La vanne est fournie avec une structure de support dimensionnée pour installation sur cheminée. Les données moteur et d'utilisation sont indiquées dans les spécifications techniques ci-dessous.

Caractéristiques techniques

• Moteur électrique : 380 Vac, 3ph, 1,5 kW
• Alimentation d'air comprimé d'urgence : 4 bar (propre et sec)
• Température de service maximale : 600 °C
• Temps de retournement : 12 s (moteur à 50 Hz)
• Matériau du vantail : vantail coulissant en fonte épaisse
• Guidage du vantail : guide en acier spécial haute résistance
• Actionnement du vantail : vantail vertical déplacé par chaîne métallique double
• Transmission : servomoteur électrique avec embrayage pneumatique vers manivelle pour manœuvre manuelle d'urgence
• Sécurité et contrôle : 4 capteurs inductifs de position résistants aux hautes températures (2 par fin de course) et 2 micro-interrupteurs électromécaniques de fin de course d'urgence
• Accès maintenance : portes d'inspection pour réglage de la tension et entretien
• Protection : mécanisme de chaîne couvert par une trappe articulée
• Compléments : fourni avec structure de support pour installation sur cheminée ; réservoir d'air comprimé avec clapet anti-retour pour fonctionnement d'urgence de l'embrayage
