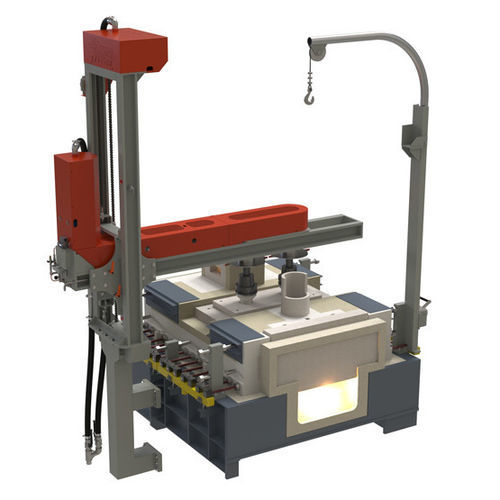

Agitateur à palettes

verticalde liquidepour l'industrie du verre

Description générale
Les mécanismes d'agitation Glass Service homogénéisent le verre dans la lanterne d'affinage pour éliminer les défauts de surface et assurer un mélange uniforme, notamment dans les lanternes de coloration. Applications typiques: suppression des rayures (cat scratches), élimination des cordes et mélange des verres.

Conception pour conditions sévères
Les éléments exposés aux hautes températures sont réalisés en matériaux sélectionnés pour améliorer la fiabilité et réduire la maintenance: cadres acier, paliers haute température et accouplements rapide sont standard.

Composition type
Un mécanisme d'agitation comprend généralement:

• Cadre de support en acier
• Système de levage manuel ou motorisé pour le retrait de l'agitateur
• Agitateurs (type pale ou type vis)
• Système de commande (armoire centrale ou pupitre local)

Systèmes disponibles
Glass Service propose deux systèmes principaux:

• Mécanisme type drapeau
• Mécanisme X-Y (mouvements sur axes X et Y)

Mécanisme type drapeau : caractéristiques

• Colonne verticale en acier
• Mouvement vertical manuel ou motorisé
• Accouplement rapide pour vis ou pales réfractaires
• Refroidissement et lubrification des paliers par air comprimé
• Jusqu'à 5 rotors installables
• Remplacement facile des pales/vis et maintenance simplifiée

Mécanisme drapeau : composants et entraînement
L'ensemble comprend:

• Colonne verticale en tube acier de grand diamètre
• Mouvement vertical par crémaillère manuelle (option motorisée)
• Moteur électrique et boîte de vitesses avec réglage manuel de la vitesse
• Transmission par chaîne, tendeur et pignon
• Broches vis avec paliers en graphite haute température
• Système d'accouplement rapide pour vis ou pales réfractaires
• Système d'air comprimé avec filtre et régulateur pour refroidissement/lubrification des paliers
• Écran thermique
• Armoire de commande avec onduleur, arrêt d'urgence et démarrage/arrêt

Mécanisme X-Y : avantages et mouvements
Le mécanisme X-Y réduit l'encombrement et facilite la maintenance. Le mouvement vertical est motorisé; le mouvement Y s'effectue sur deux rails renforcés. Les broches tournent sur roulements en graphite de grand diamètre. Avantages:

• Encombrement minimum
• Maintenance éloignée de la zone la plus chaude de la lanterne
• Repositionnement précis des broches

Rotors et transmission
La transmission des rotors est située au sommet du bras porte-mors. Les rotors sont entraînés par moteur et boîte, avec possibilité d'inversion de sens par rotor ou synchronisé; onduleur optionnel pour contrôle de vitesse. Les parties mobiles sont protégées par carters acier; l'entraînement est refroidi et lubrifié par air comprimé. Accouplement mors-rotor à déclenchement rapide compatible avec tout type de rotor.

Maintenance et remplacement
Les pales/vis sont conçues pour un retrait et un remplacement rapides avec un encombrement latéral minimal. Des séquences et schémas facilitent les opérations de maintenance en sécurité.

Options
Options disponibles:

• Embrayage pneumatique (limitation de couple, détection d'ouverture et signal d'alarme)
• Levage vertical motorisé
• Commande par onduleur pour rotation des broches (AUTO/MAN, variation incrémentale, afficheur et contrôle DCS via 4-20 mA)

Caractéristiques / spécifications techniques

• Hauteur verticale (type drapeau) : env. 2 275 mm – personnalisable
• Course verticale (type drapeau) : env. 950 mm – personnalisable
• Distance centre lanterne à colonne de support : personnalisable
• Nombre de rotors (type drapeau) : 1 à 5
• Poids max par agitateur (type drapeau) : 120 kg
• Vitesse agitateur (vis, type drapeau) : 4,8 – 26 tr/min (réglage manuel)
• Vitesse agitateur (pale, type drapeau) : 1,3 – 12,6 tr/min (réglage manuel)
• Puissance installée (type drapeau) : 0,75 kW
• Alimentation (type drapeau) : 380 V 3 Ph – 50 Hz / 440 V 60 Hz
• Dimensions générales (X-Y) : selon dimensions de la lanterne
• Nombre de rotors (X-Y) : 1 à 5
• Interaxe rotors (X-Y) : sur mesure
• Poids max par agitateur (X-Y) : 60 kg
• Vitesse agitateur (vis, X-Y) : 4,8 – 26 tr/min (réglage manuel)
• Vitesse agitateur (pale, X-Y) : 1,3 – 12,6 tr/min (réglage manuel)
• Puissance installée (X-Y) : 0,75 kW
• Puissance installée pour mécanisme de levage (X-Y) : 0,18 kW
• Alimentation (X-Y) : diverses solutions sur mesure
