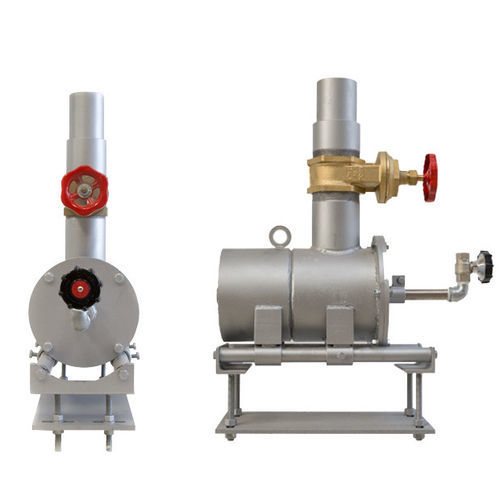

Brûleur radiant BR – HT

à gaz naturelà gazpour verre

Description générale
Glass Service fournit des solutions complètes de brûleurs air‑gaz pour les applications de fusion et de distribution du verre. La fourniture peut inclure le brûleur et tous les accessoires nécessaires : vannes air et gaz, raccords/flexibles, plaques d'orifice pour équilibrage/mesure des débits, et tuberie thermiquement isolée si l'air primaire est préchauffé.

Aperçu
La série BR couvre des puissances nominales de 145 à 1600 kW. Deux types de flamme sont disponibles : flamme lumineuse (LF) pour la zone de fusion et flamme claire (NF) pour la zone distributeur. Les brûleurs peuvent être montés avec la tuyauterie d'alimentation par le haut ou par le bas. Le bloc brûleur peut être fourni par GLASS SERVICE ou réalisé par le client selon plans GLASS SERVICE. Une variante haute température, BR – HT, est conçue pour des températures jusqu'à 800 °C.

Caractéristiques de conception
Les brûleurs BR présentent un trajet de flamme à faible impulsion afin d'éviter les pics de température sur la voûte du four et les rat‑holes associés. Le rayonnement de la flamme est concentré dans le spectre visible (améliorant le transfert radiatif vers le verre). Principales caractéristiques :

• Trajet de flamme à faible impulsion
• Fort rayonnement dans le spectre visible (500–2000 nm)
• Réglage externe continu de la longueur de flamme pour un positionnement précis (modèle double impulsion disponible)
• Composants facilement démontables pour maintenance
• Compatible gaz naturel ou GPL
• Plusieurs tailles disponibles

Modèle double impulsion (BR‑DI)
Le BR‑DI intègre une conception de buse spécifique permettant de modifier la longueur de flamme sans remplacer la buse. Le réglage s'effectue via une vanne manuelle installée sur la lance. La technologie double impulsion est disponible uniquement pour les brûleurs à flamme lumineuse.

Tableaux produits (modèles et données techniques)
Série BR – Modèles et puissances nominales
Model | Size (inch) | Nominal power (kW)
BR 3 | 3 | 145
BR 4 | 4 | 220
BR 5 | 5 | 290
BR 6 | 6 | 365
BR 8 | 8 | 730
BR 12 | 12 | 1600

Série BR – Données air / gaz et flamme
Parameter | BR 3–4 | BR 5–6–8 | BR 12
Max. air temperature (°C) | 400 | 600 | 600
Air pressure (mbar) | 30 | 35 | 35
Gas pressure (mbar) | 25 | 30 | 30
Flame length (m) | 0.3–0.7 (petites tailles) | 0.7–3 (tailles interm.) | 1.5–4.5 (plus grande)

Série BR – Raccordements et dimensions
Gas inlet piping (A) | BR 3 | BR 4 | BR 5 | BR 6 | BR 8 | BR 12
Inch | 1" | 1"1/4 | 1"1/2 | 1"1/2 | 2" | 2"

Air inlet piping (B) | BR 3 | BR 4 | BR 5 | BR 6 | BR 8 | BR 12
Inch | 3" | 4" | 5" | 6" | 8" | 12"

Dimensions (mm) – Exemple (C / D / E / F) par groupe de modèles:
BR 3: C 168, D 540, E 250, F 384
BR 4: C 219, D 550, E 250, F 435
BR 5: C 244, D 570, E 260, F 455
BR 6: C 273, D 920, E 320, F 480
BR 8: C 324, D 1020, E 370, F 570
BR 12: C 457, D 1063, E 365, F 700

BR‑DI (Double impulsion) – Modèles et puissances nominales
Model | Size (inch) | Nominal power (kW)
BR DI 5 | 5 | 290
BR DI 6 | 6 | 365
BR DI 8 | 8 | 730
BR DI 12 | 12 | 1600

BR‑DI – Données typiques
Max. air temperature (°C) | 600
Air pressure (mbar) | 30
Gas pressure (mbar) | 30
Flame length (m) | 0.7–3 (selon modèle)
Les diamètres d'entrée gaz A (inch) et air B (inch) correspondent aux tailles de la série BR selon modèle.

Remarques complémentaires
La forme de la flamme (lumineuse ou claire) dépend du type de buse choisi. La longueur de flamme se règle en changeant la taille de la buse ou, pour les BR‑DI, via la vanne manuelle. Des plaques d'orifice permettent le contrôle des débits et l'équilibrage des pertes de charge. Une version haute température (BR – HT) est disponible jusqu'à 800 °C.

Spécifications techniques

• Manufacturer / Brand: GLASS SERVICE
• Nom commercial : BR – HT (version haute température)
• Modèles disponibles : BR 3, BR 4, BR 5, BR 6, BR 8, BR 12 et BR‑DI 5/6/8/12
• Gamme de puissance nominale : 145 kW à 1600 kW
• Types de flamme : flamme lumineuse (LF) pour la zone de fusion ; flamme claire (NF) pour la zone distributeur
• Rayonnement de flamme : concentré dans le spectre visible (500–2000 nm)
• Longueur de flamme : de 0,3 m à 4,5 m selon modèle
• Combustible : gaz naturel ou GPL
• Température d'entrée d'air : versions standard et jusqu'à 600 °C (certaines tailles) et version spéciale jusqu'à 800 °C (BR – HT)
• Option de contrôle : technologie double impulsion pour réglage externe continu de la longueur de flamme (BR‑DI)
• Maintenabilité : composants conçus pour un démontage aisé en maintenance
