Transmetteur de niveau radar

pour liquidespour applications industriellescompact

Général
Le capteur radar de niveau pour verrerie est l’évolution de l’appareil radar interférométrique développé par Glass Service en 2012. Cet instrument intègre l’électronique radar moderne et des performances de calcul améliorées pour une mesure continue et sans contact sur le working end (WE) et le forehearth (FH) des fours à verre.

Caractéristiques clés

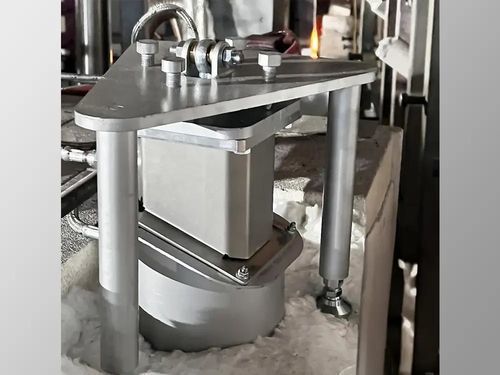

• Antenne radar compacte : 130×130 mm ; antenne logée dans un support mécanique 265×265 mm.
• Plage de mesure depuis l’antenne : 300–5000 mm pour couvrir des distances de procédé courtes à longues.
• Fréquence d’échantillonnage élevée : 100 Hz pour une surveillance rapide et un filtrage du signal adapté au contrôle du four.
• Haute précision de lecture : 0,05 mm pour un contrôle de niveau reproductible.
• Montage antenne en partie supérieure pour limiter les erreurs liées à la dilatation thermique des structures de support.

Antenne, fixation et installation

• Le montage comprend des réglages mécaniques simples pour positionner l’antenne et orienter le faisceau.
• L’antenne est séparée de la chambre de combustion par une plaque en matériau céramique résistant aux hautes températures.
• Soufflage léger d’air comprimé recommandé pour maintenir la zone de lecture exempte de dépôts ; l’antenne est équipée d’un raccord pour l’air comprimé destiné au refroidissement.
• Un petit panneau pneumatique pour la gestion de l’air comprimé est fourni avec l’appareil.
• Aucun refroidissement par eau nécessaire pour l’antenne.

Fonctionnement et limites environnementales

• Fonctionnement ambiant jusqu’à 120 °C ; avec refroidissement par air comprimé, installation possible jusqu’à ≈160 °C.
• Mesure radar sans contact et sans pièces mobiles ; maintenance réduite comparée aux sondes de contact ou aux systèmes optiques émetteur/récepteur.

Mesure et contrôle

• L’échantillonnage à 100 Hz permet une surveillance temps réel précise et un filtrage adapté aux boucles de contrôle du four.
• La précision de lecture de 0,05 mm assure une grande répétabilité ; la stabilité et la précision du support mécanique doivent être supérieures à la précision requise du capteur.
• La conception compacte de l’antenne réduit les effets de déformation thermique par rapport aux systèmes optiques à grande portée ou aux longues sondes.

Caractéristiques / spécifications techniques

• Taille de l’antenne : 130×130 mm.
• Empreinte du support mécanique : 265×265 mm.
• Plage de mesure : 300–5000 mm depuis l’antenne.
• Fréquence d’échantillonnage : 100 Hz.
• Précision de lecture : 0,05 mm.
• Température de fonctionnement (antenne) : jusqu’à 120 °C ; jusqu’à ≈160 °C avec refroidissement par air comprimé.
• Refroidissement : air comprimé (pas d’eau requise).
• Installation : montage supérieur sur WE ou FH avec plaque de séparation céramique ; panneau pneumatique fourni.
• Conception : mesure radar sans contact, sans pièces mobiles, maintenance minimale.
