Exploseur GADP

Description générale
Système de combustion pour four de sortie et distributeurs conçu pour garantir une production de qualité constante dans l'industrie verrière. Le système est basé sur la technologie prémélange gaz/air et peut fonctionner au gaz naturel ou au GPL. Développé à partir de plus de 22 ans d'expérience, il convient aux verres spéciaux et colorés où des conditions rédox stables dans la superstructure du forehearth sont essentielles à la qualité de production.

Caractéristiques clés

• Système de combustion prémélange gaz/air pour fours de sortie et distributeurs
• Compatible gaz naturel ou GPL
• Conçu pour garantir un rapport gaz/air stable et des conditions rédox adaptées aux verres spéciaux et colorés
• Skids de combustion compacts préassemblés, prêts à l'installation

Système de combustion GADP
Le système GADP repose sur un ratio constant entre la pression différentielle (DP) à la plaque d'orifice d'air et la vanne de régulation gaz. Il n'est pas affecté par les fluctuations de pression des brûleurs ni par des buses partiellement obstruées. La plage de pression collecteur pour GADP est de 6 à 50 mbar. Des brûleurs sont fournis pour applications basse et haute pression.

GADP - Principaux avantages

• Ratio de combustion correct sur toute la plage de débit (3–50 mbar)
• Caractéristique de commande linéaire de la vanne pour une réponse prévisible
• Ratio stable lors de fluctuations de pression du brûleur
• Maintien du ratio après remplacement ou nettoyage des buses
• Réglage manuel facile et précis du rapport gaz/air par zone
• Large gamme de débits et de tailles (DN25 à DN100)

Mixeur standard - Régulateur zéro (ZGT)
Le mixeur venturi standard avec régulateur zéro est une solution répandue pour différents types de verre (vaisselle, contenants, verres spéciaux). Le ZGT a été amélioré pour accroître la performance et la stabilité du rapport gaz/air sur le long terme. La prise de pression du régulateur zéro est positionnée en amont du venturi pour augmenter la plage de ratio et réduire le risque de fuite. La plage de pression ZGT est 3–50 mbar ; adaptée aux systèmes brûleurs basse et haute pression et recommandée pour l'industrie des contenants.

ZGT - Principales caractéristiques

• Vanne d'air linéaire
• Réglage manuel du débit maximum d'air (rideau) par zone
• Haute stabilité de la boucle de commande
• Stabilité du ratio sur toute la plage d'exploitation
• Prise de pression en amont du mixeur
• Contrôle indépendant du ratio par zone
• Recommandé pour l'industrie des contenants

Système de combustion OMN
Le concept OMN utilise une plaque d'orifice d'air et un régulateur zéro à double étage avec prise de pression en amont de la chambre de bride de la plaque d'orifice. Le gaz est introduit en aval et régulé par une vanne aiguille haute précision. Les dimensions de la plaque d'orifice et de la vanne aiguille sont adaptées à chaque zone de combustion. Le double étage du régulateur zéro augmente la stabilité du ratio sur toute la plage et en temps réel. OMN est recommandé pour des forehearths haute performance dans l'industrie des contenants (y compris verres verts et ambrés).

OMN - Principaux avantages

• Grande stabilité du ratio sur toute la plage d'exploitation
• Stabilité du ratio dans le temps avec des ajustements minimaux
• Prise de pression en amont du mixeur
• Contrôle indépendant du ratio par zone
• Capacité à fonctionner sur une large plage de ratios
• Vanne aiguille de régulation gaz haute précision
• Orifices d'air et aiguilles gaz sur mesure par zone pour une meilleure efficacité énergétique

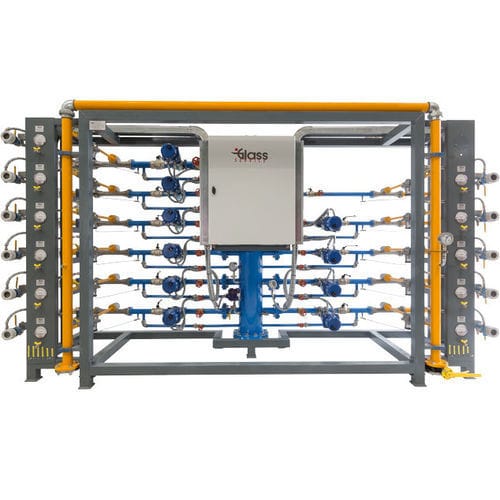

Détails de construction et caractéristiques des skids
Les skids de combustion pour forehearths et distributeurs sont compacts, préassemblés et fournis avec un équipement moderne pour un fonctionnement fiable. La technologie requise (ZGT, GADP, OMN) est installée zone par zone selon les besoins. Équipements typiques des skids :

• Indicateur de pression par zone
• Transmetteur de pression par zone
• Soupape d'évacuation d'explosion par zone
• Débitmètre gaz par forehearth ou distributeur
• Raccord d'analyse mix test par zone
• Contacteurs de pression air et gaz
• Câblage skid et boîte de jonction locale

Brûleurs et collecteur
Les brûleurs sont fabriqués en acier résistant aux hautes températures et sont scellés sur les réfractaires. Chaque collecteur est fourni avec des liaisons flexibles longues et des vannes d'arrêt manuelles pour faciliter la maintenance. Tailles courantes de buses :

• 1/4 pouces / 6,3 mm
• 3/8 pouces / 9,5 mm
• 9/32 pouces / 7,1 mm
• 5/16 pouces / 7,9 mm

Remarques supplémentaires
Les systèmes sont conçus pour maintenir un contrôle stable du ratio même avec des buses sales ou partiellement obstruées. Options possibles : ventilateurs d'air de combustion montés sur skid (variateur ou entraînement direct) et skids de redondance des régulateurs de gaz selon les besoins.

Caractéristiques techniques

• Types de combustion pris en charge : ZGT (zero governor), GADP, OMN
• Carburant : Gaz naturel ou GPL
• Type de système : Prémélange gaz/air
• Usage recommandé : Contenants, vaisselle, verres spéciaux colorés (ex. vert, ambre)
• Plages de pression collecteur : ZGT / OMN : 3–50 mbar ; GADP : 6–50 mbar
• Caractéristiques skid : Skid de combustion préassemblé par zone avec indicateurs, transmetteurs, évacuations d'explosion, débitmètres gaz, raccords de test, contacteurs de pression et boîte de jonction locale
• Construction des brûleurs : Acier résistant aux hautes températures ; montage scellé sur réfractaire ; liaisons flexibles et vannes d'arrêt manuelles pour maintenance
• Plaques d'orifice et vannes aiguilles : Tailles sur mesure par zone de combustion pour optimisation de l'efficacité énergétique
