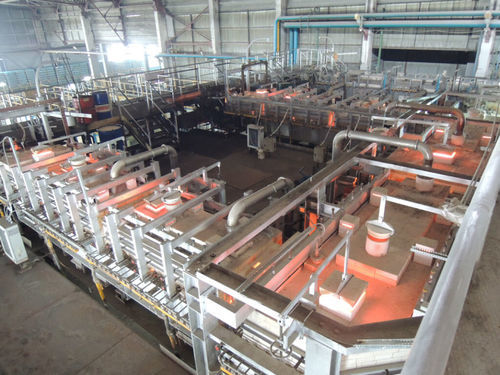

Système de refroidissement d'air FH DC

pour fours et étuvesindustrielà condensation par air

Présentation du produit
Glass Service conçoit et fournit des distributeurs et canaux d'alimentation (forehearths) destinés à la condition thermique contrôlée du verre avant mise en formage. Disponibles en configurations à refroidissement direct (FH DC) et combiné indirect/direct (FH DC-IC), ces unités visent l'homogénéité thermique, un refroidissement réglable et une implantation compacte.

Caractéristiques principales

• Largeurs disponibles : 400–1500 mm
• Profondeur du verre : 178–250 mm (selon modèle et type de verre)
• Options de refroidissement : refroidissement central direct (DC), refroidissement radiant indirect (DC-IC) et combinaisons; refroidissement inférieur en option pour lignes à fort tirage
• Contrôle d'allumage indépendant gauche/droite et mesure de température par pyromètres optiques ou thermocouples platine

FH DC – Refroidissement direct

• Canal de refroidissement central séparé minimisant les interactions avec les zones de chauffage latérales
• Distribution uniforme de l'air de refroidissement sur toute la longueur de la zone
• Conception simple des blocs réfractaires pour une installation plus rapide et un coût réduit
• Réduction possible de la longueur totale grâce au refroidissement central, économisant l'espace d'installation
• Conception mécanique offrant une haute résistance à la flexion

FH DC-IC – Refroidissement indirect + direct

• Combinaison de plaques radiantes à profil sinusoïdal pour un refroidissement radiant uniforme et d'un refroidissement central par air
• Séparation des gaz de combustion de l'air de refroidissement – recommandé pour distributeurs/faurehearths à faible tirage et verres spéciaux
• Réglage opérateur de l'équilibre entre refroidissement radiant et direct pour optimiser l'homogénéité
• Refroidissement inférieur possible pour installations à fort tirage

Concept refroidissement direct vs indirect
Refroidissement direct : flux d'air froid contrôlé le long de l'axe central du forehearth pour un refroidissement central rapide et une réponse rapide lors des changements d'opérations. Refroidissement indirect : les plaques radiantes transfèrent la chaleur par rayonnement pour un refroidissement central progressif sans impulsion d'air directe.

Spécifications techniques

• Largeurs forehearth : 400–1500 mm (14"–54" selon modèle)
• Profondeur du verre : généralement 178–250 mm (6"–9") selon couleur et type de verre
• Gamme de modèles : FH DC K16–K54; FH DC-IC K26–K54
• Contrôle de température : allumage indépendant gauche/droite
• Moteur ventilateur d'air de refroidissement : exemple 3~ 400 VAC 50 Hz – 0,55 kW (typique)
• Conception réfractaire : blocs simples pour une installation facilitée et haute résistance à la flexion
• Surfaces de refroidissement indirect : plaques radiantes à profil sinusoïdal pour améliorer l'échange thermique
