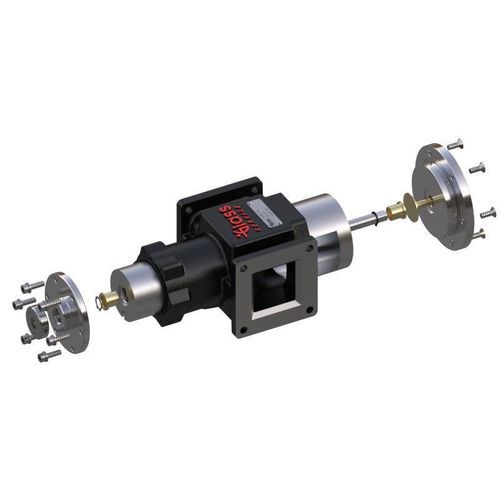

Vanne à actionneur électrique

manuellede régulationà régulation de débit

Informations générales
Glass Service fabrique la vanne à orifice réglable mod. VV pour le contrôle précis du débit d'air dans les brûleurs et systèmes de combustion. La vanne assure un débit d'air variable via un orifice rectangulaire réglable ; la commande peut être manuelle ou associée à une automatisation. L'orifice ajustable permet le dimensionnement sur site après installation. Les pièces internes sont révisables sans retirer la vanne de la canalisation.

Matériaux
La vanne possède un corps en fonte avec des composants internes usinés en aluminium Anticorodal et un palier en bronze auto-lubrifiant. Les joints sont en NBR. Le corps du mélangeur et la chambre de mélange sont usinés dans des pièces moulées ; la buse calibrée est en laiton et personnalisable.

Fonctionnement
La commande s'effectue par la molette de réglage du rideau (hauteur de l'orifice) et l'arbre de commande du noyau (largeur de l'orifice). La rotation de la molette déplace le rideau pour ouvrir/fermer l'orifice ; la rotation de l'arbre découvre proportionnellement l'orifice rectangulaire. La capacité de débit dépend de la hauteur et de la largeur de l'orifice par rapport à la sortie. Opération manuelle ou intégrable aux actionneurs pour commande automatique.

Principales caractéristiques

• Meilleures caractéristiques d'écoulement par rapport au concept de papillon
• Orifice réglable pour limiter le débit maximal
• Contrôle du débit d'air à pression variable pour brûleurs et systèmes de combustion
• Corps en fonte pour stabilité structurelle
• Installation sans contrainte d'orientation
• Trois tailles de corps (B, C, D) couvrant une large plage de travail
• Démontage en ligne pour maintenance rapide
• Compatible avec connexion directe ou liaison vers actionneurs

Dimensions principales de la vanne (mm)
TYPE | A | B | C | D | E | F | G | H | I | L | M | N | O | P | Q | R
BODY B | M6 | 42 | 114.4 | 224 | 100 | 8 | 12 | 38 | 49 | 84 | 84 | 7 | R6 | 42 | M6 | 42
BODY C | M6 | 70 | 137 | 254 | 120 | 8 | 12 | 38.5 | 62 | 102 | 102 | 9 | R6 | 50 | M6 | 50
BODY D | M6 | 70 | 187.5 | 319 | 164 | 8 | 12 | 38.5 | 85 | 140 | 142 | 10.5 | R6 | 80 | M8 | 60

Dimensions du kit de connexion (mm)
VALVE SIZE | A | B | C | D | E | F | G | H | I
B - DN40 | 64 | 64 | 7 | 84 | 84 | 76 | 10 | 27 | G1"1/2
B - DN50 | 64 | 64 | 7 | 84 | 84 | 76 | 10 | 27 | G2"
C - DN50 | 82 | 82 | 9 | 102 | 102 | 96 | 10 | 29.5 | G2"
C - DN65 | 82 | 82 | 9 | 102 | 102 | 96 | 10 | 29.5 | G2"1/2
C - DN80 | 82 | 82 | 9 | 102 | 102 | 96 | 10 | 40.5 | G3"
D - DN80 | 114.5 | 114.5 | 10.5 | 142 | 140 | 136 | 10 | 39 | G3"
D - DN100 | 114.5 | 114.5 | 10.5 | 142 | 140 | 136 | 10 | 39 | G4"

Installation
La vanne est équipée de paliers taraudés pour l'installation de moteurs de commande standards. Un kit de levier est fourni pour la connexion aux servomoteurs. Des kits de montage optionnels permettent la conversion en connexion filetée. Chaque bride nécessite quatre vis pour l'installation.

Maintenance
Les composants internes sont accessibles et peuvent être nettoyés ou remplacés en ligne sans retirer la vanne de la canalisation, réduisant les temps d'arrêt.

Caractéristiques techniques

• Modèle : mod. VV
• Fonction : vanne à orifice réglable pour contrôle de débit (manuel ou automatique)
• Non adaptée comme vanne d'arrêt
• Matériau du corps : fonte
• Composants internes : aluminium Anticorodal
• Palier : bronze auto-lubrifiant
• Joints : NBR
• Buse : laiton, personnalisable
• Installation : sans contrainte d'orientation ; paliers taraudés pour actionneurs ; kit de levier pour servomoteurs disponible
• Maintenance : pièces internes révisables en ligne sans démontage de la canalisation
• Tailles disponibles : B, C, D (voir tableau des dimensions ci-dessus)
