Brûleur radiant

à gaz naturelà combustion directepour four

Description générale
Les systèmes de combustion oxy‑fuel (oxygène‑gaz) sont une solution éprouvée pour les fours de fusion du verre. Glass Service a développé et fourni des systèmes complets de combustion oxy‑fuel à plusieurs verriers, permettant d'atteindre des températures de procédé plus élevées et d'améliorer le fonctionnement du four.

Avantages / Bénéfices

• Réduction de la consommation énergétique
• Empreinte au sol réduite par rapport aux systèmes régénératifs
• Réduction des polluants
• Réduction des NOx
• Augmentation du tirage de verre
• Moins de pièces de rechange nécessaires pour le four
• Réduction des retombées issues des matières premières
• Capacité à atteindre les hautes températures requises pour les verres spéciaux (borosilicatés, fibres de verre, etc.)
• Investissement initial inférieur aux fours régénératifs ou récupératifs (pas de régénérateurs ni de récupérateurs métalliques requis)
• Réduction du volume de réfractaire et du coût d'installation
• Combustion continue (par rapport aux fours régénératifs)
• Contrôle précis du profil de température longitudinal du four

Sources d'oxygène

• Cuve cryogénique (liquide)
• Producteurs VPSA
• Producteurs VSA

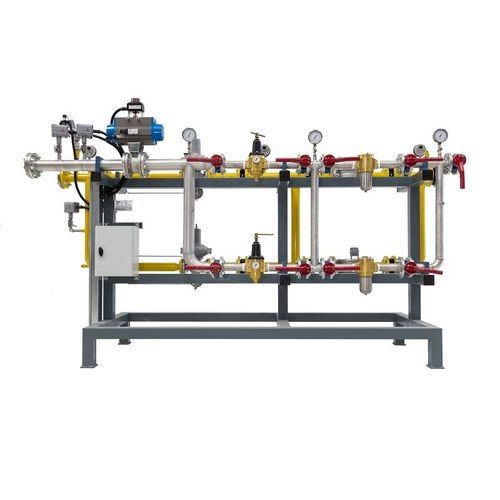

Système de combustion - composants principaux

• Détendeur de gaz et équipements de sécurité (vannes d'arrêt de sécurité, détecteur de pression, etc.)
• Détendeur d'oxygène et équipements de sécurité (vannes d'arrêt de sécurité, détecteur de pression, etc.)
• Contrôle des débits de gaz et d'oxygène par brûleur
• Refroidissement des brûleurs par air comprimé
• Brûleurs
• Système de contrôle

Contrôle des débits et précision
Le contrôle des débits gaz et oxygène doit être très précis. Glass Service utilise des systèmes de contrôle de débit haute précision basés sur des instruments Vortex pour réguler les débits. Le système compense les variations de température et de pression et ajuste les débits de chaque brûleur pour maintenir les conditions requises.

Brûleurs — description et caractéristiques

• Conçus pour des températures élevées
• Brûleurs à faible momentum de flamme
• Forte radiation de la flamme concentrée dans le spectre visible pour améliorer le transfert radiatif vers le verre fondu
• Réglage externe progressif de la longueur de flamme
• Retrait facile des brûleurs pour maintenance
• Refroidissement par air comprimé pour l'arrêt des brûleurs
• Mise en place et retrait rapides par raccord cam-lock
• Conceptions visant à éviter les pics de température localisés sur la voûte du four (réduction du risque de « rat holes »)

Données des brûleurs

• Puissance : De 200 à 600 kW
• Pression d'entrée maxi (gaz naturel) : 100 mbar
• Pression d'entrée maxi (oxygène) : 100 mbar
• Réglage de la longueur de flamme : De 0,5 à 2 m
• Rapport gaz naturel / oxygène : De 2 à 3

Spécifications techniques

• Applicable au verre sodocalcique et aux verres spéciaux (borosilicatés, fibres) : permet d'atteindre facilement des températures élevées
• Composants du système : régulateurs gaz et oxygène, vannes d'arrêt de sécurité, détecteurs de pression, contrôle par brûleur, refroidissement des brûleurs, système de contrôle
• Contrôle de débit haute précision utilisant des instruments Vortex avec compensation température/pression
• Caractéristiques des brûleurs : faible momentum de flamme, forte radiation dans le spectre visible, réglage continu de la longueur de flamme, maintenance et retrait facilités, refroidissement par air comprimé pour la sécurité
• Plage de puissance des brûleurs : 200–600 kW
• Pression d'entrée maxi pour gaz naturel et oxygène : 100 mbar
• Gamme de réglage de la longueur de flamme : 0,5–2 m
• Rapport typique gaz naturel/oxygène : 2–3
