Éjecteur Venturi pour gaz MV2 series

pour applications industriellesréglablecompact

Description générale
Glass Service fabrique un mélangeur Venturi précis et personnalisable pour contrôler le rapport air/gaz dans les applications industrielles de brûleurs, notamment pour le secteur verrier. L'appareil comprend une coque usinée en fonte et un insert Venturi sur mesure, calibré selon les spécifications. Le principe de Venturi associé à une tige régulatrice permet l'aspiration du gaz par l'écoulement d'air et l'acheminement du mélange vers le brûleur. Le réglage initial du rapport air/carburant s'effectue via la vanne intégrée.

Caractéristiques du mélangeur

• Faible perte de charge
• Multiples combinaisons de tailles (DN40–DN80)
• Raccord à bride pour inspection, nettoyage et réglage de capacité
• Conception compacte, réversible et sans contrainte d'orientation
• Construction en fonte pour fiabilité opérationnelle
• Vanne de réglage du gaz intégrée
• Buse interchangeable et tige réglable pour une mesure précise du gaz
• Démontage facile pour maintenance rapide et évolutivité
• Ratio combustion air/carburant constant

Matériaux et construction

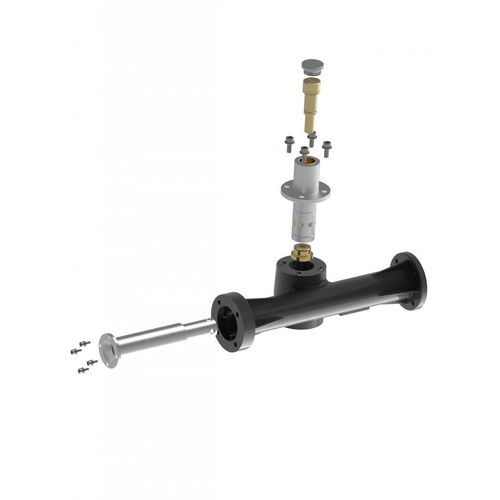

Le corps du mélangeur et la chambre de mélange sont usinés à partir d'une pièce moulée. L'insert Venturi est en Aluminum Anticorodal, calibré sur mesure. La buse est en laiton et entièrement configurable selon le diamètre d'orifice requis.

Principe de fonctionnement
L'air traversant le goulot Venturi crée une dépression qui aspire le gaz via la buse calibrée. Le mélange air/gaz retrouve ensuite de la pression dans la chambre de mélange tandis que la vitesse d'écoulement diminue. La quantité de gaz est contrôlée par la vanne à tige et par le choix de la buse interchangeable permettant d'ajuster le diamètre interne pour un dosage précis.

Critères de conception
Bonne pratique recommandée : pression d'entrée d'air ≈ 3,5 × pression dans le mélangeur pour assurer l'énergie d'aspiration. Visez une chute de pression dans le Venturi ≥ 66 % du système ; des tests indiquent ≈ 71 % à un rapport 3,5:1. Maintenir environ un rapport 2,5:1 entre la surface d'orifice d'air du mélangeur et l'ouverture de sortie du brûleur.

Installation
Le montage est simple : 4 vis par bride fixent le mélangeur. L'unité accepte une installation symétrique et l'entrée gaz est interchangeable selon la canalisation d'arrivée. Éviter les coudes immédiatement en sortie du mélangeur et laisser une distance minimale de 5× le diamètre du tube entre la sortie du mélangeur et le brûleur pour éviter les instabilités de combustion.

Maintenance
Conçu pour une maintenance et un étalonnage rapides : le retrait des vis de bride donne accès à l'insert Venturi, à la buse et à la vanne pour inspection, nettoyage ou remplacement.

Dimensions générales (mm) et tailles disponibles
Taille | H | L | P
DN40 | 142 | 325 | 124,5
DN50 | 142 | 375 | 143,3
DN65 | 154,5 | 425 | 163,5
DN80 | 193,5 | 605 | 185

Modèle / Puissance / Code / Inserts (résumé)
Taille | PUISSANCE (kW) | MODÈLE | CODE | DIAMÈTRE INSERT INT. [MM] | PERÇAGE BUSE [MM]
DN40 | 98 | G-MAIGLA00065MV | MV2-40 | 20 | 8
DN50 | 158 | G-MAIGLA00066MV | MV2-50 | 26 | 12
DN65 | 265 | G-MAIGLA00067MV | MV2-65 | 34 | 18
DN80 | 366 | G-MAIGLA00069MV | MV2-80 | 40 | 22

Caractéristiques / spécifications techniques

• Produit : mélangeur Venturi (premix Venturi pour mélange air/gaz)
• Construction : corps et chambre de mélange usinés à partir d'une pièce moulée
• Matériau insert : Aluminum Anticorodal (calibré sur mesure)
• Matériau buse : laiton (calibrée, configurable)
• Matériau coque : fonte
• Vanne de réglage du gaz intégrée pour le réglage initial du rapport air/carburant
• Buse interchangeable + tige réglable (vanne à tige) pour un dosage précis du gaz
• Raccord à bride pour inspection, nettoyage et réglage de capacité
• Conception réversible, compacte et sans contrainte d'orientation
• Recommandations d'installation : pression d'entrée d'air ≈ 3,5 × pression du mélangeur ; chute de pression Venturi ≥ 66 % du système ; ≈2,5:1 surface d'orifice d'air du mélangeur / ouverture du brûleur
• Tailles nominales disponibles : DN40, DN50, DN65, DN80
• Puissance typique (kW) par taille : DN40=98, DN50=158, DN65=265, DN80=366
• Exemples de références : MV2-40, MV2-50, MV2-65, MV2-80 (voir tableau résumé)
