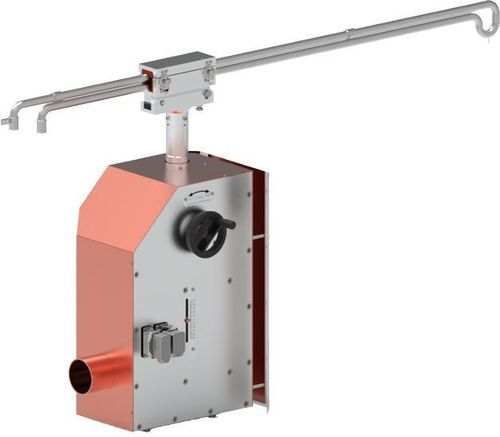

Contrôleur de niveau programmable Lev 7

avec afficheur LCDavec alarme intégréeavec sortie relais

Présentation
Lev 7 est une unité de contrôle de niveau de verre qui mesure et commande le niveau de verre en fusion dans les fours à l'aide d'un mécanisme manivelle-bielle et d'une pointe de détection en platine/ rhodium. Un contrôle précis du niveau réduit les variations de vitesse du chargeur de lot et les reprises, stabilise les débits gas/combustible et les profils de température du four, diminue la consommation d'énergie et améliore la qualité du verre et l'efficacité de production.

Avantages

• Réduit les variations de vitesse du chargeur de lot
• Diminue les reprises
• Stabilise les débits de gaz et de combustible
• Maintient des profils de température cohérents
• Réduit la consommation d'énergie
• Améliore la qualité du verre
• Augmente l'efficacité de production

Composition de la machine

• Unité de contrôle de niveau Lev 7
• Sonde (latérale refroidie par eau ou verticale en alumine)
• Carte de contrôle avec API tactile
• Faisceaux de câbles (option)
• Ventilateur de refroidissement
• Système de contrôle du débit et de la température d'eau de refroidissement (pour sonde water-cooled)

Configurations de sonde prises en charge

• 1) Installation en paroi latérale – sonde monocanal en acier inoxydable refroidie par eau avec pointe platine/rhodium
• 2) Installation supérieure – sonde verticale en alumine avec pointe platine/rhodium

Principe de mesure et fonctionnement
Le niveau de verre est détecté lorsque la pointe capteur en platine/rhodium touche la surface en fusion et ferme le circuit de détection. Pour éviter l'adhérence de particules de verre, l'unité peut générer une impulsion électrique de fort courant via un transformateur dédié. La sonde est actionnée par un mécanisme manivelle-bielle robuste avec deux vitesses d'approche ; la vitesse est réduite lors de l'approche finale pour une détection précise. Un encodeur optique haute précision mesure directement la position de la manivelle et l'API calcule la course verticale. Tous les paramètres de contact (vitesse, fréquence, vitesse de recul) sont programmables depuis l'API tactile.

Réactions automatiques lors de la détection

• Remontée immédiate de la sonde à haute vitesse
• Génération d'impulsion électrique pour nettoyer la pointe (transformateur haute tension)

Sorties & intégration

• Deux sorties analogiques programmables (4–20 mA) proportionnelles au niveau mesuré et au point de consigne
• Sortie numérique contact ON/OFF pour piloter un chargeur de lot (Lev 7 prêt pour contrôle direct du chargeur via boucle PID ou ON/OFF)
• Affichage/intégration avec API/DCS ; Modbus/Ethernet en option

Commandes et programmabilité

• Écran tactile LCD pour réglage des paramètres et synthèse du process
• Cycle de mesure, vitesses d'approche et de mesure programmables
• Temporisation de l'impulsion électrique programmable pour éviter l'adhérence
• Messages d'alarme à l'écran, alarmes de niveau haut/bas programmables avec sorties relais, avertisseur sonore et voyants d'état (ROUGE-VERT-JAUNE)

Nouvelles fonctionnalités

• Réglage mécanique de la position verticale de la sonde : course max 100 mm, indicateur de position résolution ±1 mm
• Dispositif d'autorotation interne sur roulements à billes pour la sonde
• Mouvement de l'arbre vertical sur roulements à billes
• Mécanisme de changement rapide pour un retrait facile de la sonde
• Câblage via connecteurs adaptés pour connexion simplifiée de la machine

Principales caractéristiques (autres options sur demande)

• Détection auto-zero
• Calibration automatique du niveau de verre
• Consigne de niveau programmable depuis l'écran tactile avec synthèse du process
• Mouvement par moteur asynchrone refroidi, piloté par onduleur vectoriel, accouplement direct sur boîte de vitesses (sans courroies ni chaînes)
• Mouvement vertical par mécanisme manivelle-bielle avec roulements à billes
• Résolution : ±0,1 mm
• Répétabilité : ±0,1 mm
• Course verticale maximum (mesure) : 40 mm
• Encodeur excluable en cas de défaut
• Transformateur dédié pour impulsion électrique anti-adhérence

Configuration paroi latérale – détails sonde & refroidissement

• Sonde latérale refroidie par eau : tube unique en inox avec pointe platine/rhodium Ø 3 mm x 15 mm, longueur totale 1600 mm. Nécessite une fente latérale dans le forehearth ou le distributeur.
• Débit d'eau de refroidissement : 20 litres/min
• Température maximale d'entrée : 35°C
• Température maximale de sortie : 45°C
• Pression d'eau : 2–4 bar
• Qualité de l'eau : chlorures ≤ 50 ppm, pH 8,0–8,5, calcium ≤ 40 ppm

Installation supérieure – détails sonde

• Sonde verticale en alumine 799 avec pointe platine/rhodium Pt Ø 2 mm x 15 mm
• Longueur totale de la sonde : 1000 mm plus tête de connexion de type DIN

Remarques sur la fiabilité & l'exploitation
Lev 7 est conçu pour une exploitation continue 24/7 en environnements à haute température de four. Le système facilite la maintenance et les réglages ; tous les paramètres sont accessibles via l'écran tactile.

Spécifications techniques

• Nom du modèle : Lev 7
• Résolution de mesure : ±0,1 mm
• Répétabilité : ±0,1 mm
• Course verticale maximale (mesure) : 40 mm
• Types de sonde : sonde métallique refroidie par eau (latérale) ou sonde verticale en alumine (supérieure)
• Pointe sonde latérale : platine/rhodium Ø 3 mm x 15 mm, longueur sonde 1600 mm
• Pointe sonde supérieure : platine/rhodium Ø 2 mm x 15 mm, longueur sonde 1000 mm
• Débit d'eau de refroidissement (sonde latérale) : 20 litres/min
• Température d'entrée eau max : 35°C ; sortie max : 45°C
• Pression d'eau : 2–4 bar
• Qualité de l'eau : chlorures ≤ 50 ppm, pH 8,0–8,5, calcium ≤ 40 ppm
• Mouvement : moteur asynchrone refroidi, onduleur vectoriel, accouplement direct
• Mécanisme de mouvement vertical : manivelle-bielle avec roulements à billes
• Encodeur : encodeur optique haute précision (excluable si défaillance)
• Alimentation électrique (exemple installé) : 0,34 kW, 220 VAC, 50 Hz
• Sorties : 2 sorties programmables 4–20 mA ; contact de sortie ON/OFF ; sorties relais d'alarme
• Intégration : pilotage direct du chargeur de lot (PID ou ON/OFF) ; affichage vers API/DCS ; Modbus/Ethernet optionnel
