Injecteur de gaz BUB H 1 AA

Description générale
Le BUB H 1 AA est un injecteur de bullage refroidi par eau conçu pour introduire un gaz contrôlé (air ou oxygène) via des buses dans le verre en fusion afin de renforcer les courants verticaux au point chaud du four. Il améliore l'homogénéité du bain et la répartition de la température, tout en aidant au contrôle du recouvrement du batch. L'injecteur intègre une chemise d'eau pour un refroidissement localisé, prolongeant la durée de vie des composants et permettant le remplacement à chaud si nécessaire.

Avantages

• Améliore l'homogénéité du verre en renforçant les courants ascendants
• Améliore l'uniformité de température dans le bain
• Aide à fixer et stabiliser le point chaud
• Permet de mieux contrôler le recouvrement du batch et les conditions de fusion

Conception et fonctionnement
Une rangée simple ou double d'injecteurs est installée au point chaud sur toute la largeur du four pour renforcer la convection verticale. Le diamètre des buses, le nombre de tubes et la disposition sont définis selon la conception du four, la nature du verre et la température de fond visée. La pression et le débit du gaz contrôlent la taille et la fréquence des bulles ; une viscosité de verre plus faible (température plus élevée) réduit la taille des bulles et augmente la fréquence. En cas d'utilisation d'air comprimé du réseau, installer une filtration éliminant toute trace d'huile pour éviter l'obturation des buses. Pour certains verres, l'oxygène peut être employé pour faciliter la dissolution chimique dans le verre en fusion.

Plages de fonctionnement typiques et remarques
La pression de service recommandée après le skid est de 0,5 à 2 bar. Les débits documentés par bubblers sont généralement de 80–200 N litres/h par bubblers ; la plage système est de 60–360 N litres/h selon la configuration. À l'installation, l'air est appliqué nominalement à 0,5 bar pour éviter l'entrée de particules de verre ; après montée en température, augmenter la pression en observant la taille et la fréquence des bulles en surface du verre.

Nouveau injecteur de bullage refroidi par eau - caractéristiques

• Réduction de l'usure du fond réfractaire grâce au refroidissement localisé autour des buses
• Possibilité de remplacer les bubblers à chaud pendant le fonctionnement du four
• Possibilité de déboucher les buses avec de l'air comprimé ou des outils mécaniques dédiés
• Compatible avec l'air comprimé ou l'oxygène comme gaz de bullage

Caractéristiques des bubblers

• Buses en acier inox spécial et Inconel
• Refroidissement par chemise d'eau autour de l'injecteur
• Conception pour longue durée de vie
• Peuvent être coupés et remis en service pendant l'exploitation

Composition du système
Le système comprend un skid de commande avec filtrations, régulation de pression et un réservoir de secours assurant environ 30 minutes de couverture en cas d'interruption temporaire de l'air comprimé.

Ensemble injecteur

• Support de fixation
• Support isolé
• Écran isolant
• Raccord droit pour alimentation air et eau
• Tuyau de bubblers

Armoire d'installation et de commande du bullage
L'armoire de commande est fournie câblée et testée, contenant les instruments et commandes nécessaires. Principales caractéristiques :

• Section de réduction et de filtration du gaz de bullage entièrement redondante
• Vanne de régulation de débit, manomètre et débitmètre pour chaque injecteur
• Instrumentation principale en façade
• Bypass haute pression pour le débouchage des buses

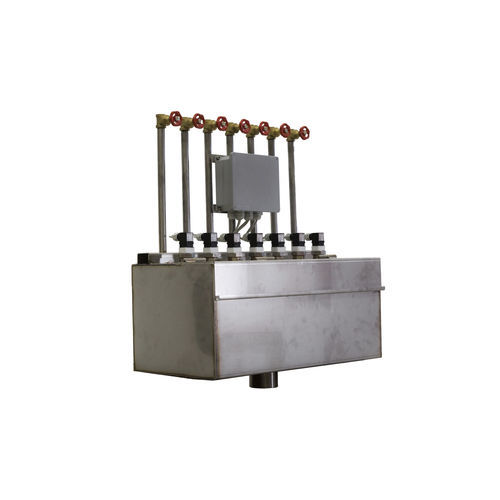

Des outils mécaniques pour le débouchage sont fournis. Le retour d'eau de refroidissement transite par une rampe en acier inox avec un détecteur de débit par bubblers.

Données modèle
Model: BUB H 1 AA
Température d'entrée eau de refroidissement (°C) : 20 à 35
Température de sortie eau de refroidissement (°C) : 45
Dureté maximale de l'eau (°f) : 4
Teneur maximale en calcium (ppm) : 40
Plage pression d'entrée eau (bar) : 2 à 4
Plage pression d'entrée air/oxygène (bar) : 4 à 8
Pression air/oxygène réduite après skid (bar) : 0,5 à 2
Plage de débit air/oxygène (N litres/h) : 60 à 360
Gaz de bullage : Air / Oxygène

Spécifications techniques

• Model: BUB H 1 AA
• Pression de service air/oxygène après skid : 0,5 à 2 bar
• Pression d'entrée air/oxygène (avant skid) : 4 à 8 bar
• Plage de débit documentée : 60 à 360 N litres/h (plage système)
• Débit typique par bubblers : 80 à 200 N litres/h
• Pression d'entrée eau de refroidissement : 2 à 4 bar
• Température d'entrée eau : 20 à 35 °C
• Température maximale de sortie eau : 45 °C
• Dureté max de l'eau : 4 °f
• Calcium max : 40 ppm
• Gaz de bullage : air ou oxygène sélectionnable
• Le skid de contrôle inclut filtres, régulateurs de pression et un réservoir de secours de 30 minutes
• Buses : acier inox spécial et Inconel; injecteurs refroidis par chemise d'eau
