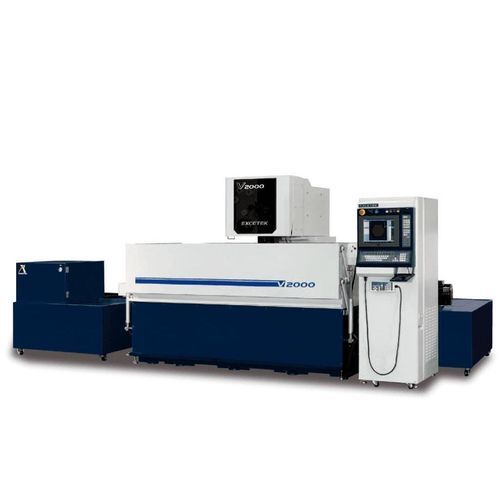

Machine d'électroérosion à fil V2000

wire EDMCNC

Description brève
Le V2000 est une machine d'électroérosion par fil (EDM) destinée à la découpe de précision des pièces métalliques. Ses courses et son enveloppe pièce autorisent l'usinage de composants de taille moyenne à grande pour l'outillage et la production de précision.

Structure mécanique - Caractéristiques machine

• Conception en treillis rigide U/V pour la rigidité structurelle
• Table de travail en acier inoxydable dureté HRC 50°
• Pièces moulées optimisées par analyse par éléments finis (FEA) pour augmenter la rigidité
• Base de machine élargie pour améliorer la stabilité
• Bras inférieur refroidi par eau pour réduire la dilatation thermique; emplacements des renforts (RIB) conçus par calcul par éléments finis pour une rigidité optimisée

Précision & Exactitude

• Distance étendue entre les guides linéaires pour une meilleure stabilité
• Vis à billes de classe C1 traitée cryogéniquement
• Vis à billes supportée aux deux extrémités et entraînée par servomoteur AC haute résolution
• Capacité de positionnement jusqu'à 1 µm en micro-pas
• Calibration laser et compensation d'erreur de pas
• Option: règle linéaire à boucle fermée pour retour d'information
• Structure en fonte robuste comme base de précision

Mode d'usinage intelligent

• Calcul haute fréquence et contrôle d'impulsions via système embarqué pour réduire la charge du contrôleur
• Communication entre modules via réseau RS-485
• Fonctions CRC pour vérifier l'intégrité des données reçues
• Puces ASIC pour augmenter la stabilité des circuits
• Fonctions watchdog pour l'auto-protection
• Retour d'étincelage en temps réel pour une érosion stable

Enfilage automatique du fil (AWT)

• Enfilage au point de rupture; fonction de recuit améliorant la rectitude du fil pendant l'enfilage
• Enfilage fiable au point de rupture sans retour au trou de départ
• Prise en charge de l'enfilage en immersion pour réaliser l'enfilage sans vidanger/refaire le plein du réservoir
• Fonction multi-trous : en cas d'échec, le système passe le trou, enregistre sa position et y revient ultérieurement
• Fonctions AWT Monitor et AWT Result Monitor
• Assistance par jet d'eau pour l'enfilage de pièces hautes; prise en charge jusqu'à 500 mm d'épaisseur

Commande

• Dispositif CNC : PC industriel
• CPU : processeur Pentium 64 bits haute vitesse
• Interface opérateur : écran tactile LCD 15", clavier, souris
• Interfaces d'entrée : LAN, USB, Floppy, RS-232
• Capacité mémoire : carte CF 512 MB
• Unité de commande minimale : 0,0001 mm
• Dimension programmable max : ±9999.9999 mm
• Unités : métrique / pouce basculable
• Interface graphique pour assister l'utilisateur ; watchdog pendant l'usinage ; télécommande en accessoire standard ; base de données des technologies de coupe et informations de maintenance disponibles

Électronique & Technologies d'usinage

• Système générateur AC Electrolysis Free (EF) pour améliorer la performance de coupe
• Solution anti-court-circuit : circuit spécial pour éliminer les courts-circuits lors d'un mauvais alignement d'enfilage
• RTS (Real Time Sparking) : retour rapide pour corriger les décharges inefficaces et optimiser la coupe
• Conception modulaire des cartes PCB avec indication LED pour faciliter la maintenance

Finition de surface

• Super Finish Circuit (option) : technologie haute fréquence pour atteindre Ra < 0,2 µm en une seule passe avec 4 finitions
• Finition démontrée sur acier SKD-11 épaisseur 30 mm
• Paramètres de contrôle d'angle pour réduire le 'washout' d'angle et améliorer compatibilité moule, qualité et vitesse

Accessoires
Accessoires standard

• Résine échangeuse d'ions x 10 L
• Filtre papier x 2 pcs
• Guide diamant x 2 pcs
• Buses de rinçage haut et bas x 2 ensembles
• Plaques d'énergisation x 2 pcs
• Fil de laiton x 1 bobine
• Outil de serrage x 1 ensemble
• Gabarit d'alignement vertical x 1 ensemble

Options

• Règle linéaire axes XY
• Axe W
• Poutre de serrage
• Alimentateur Jumbo L-50A
• AWT
• Double porte
• AVR 15KVA
• Transformateur 15KVA
• Service de messages courts (SMS)
• Tour de signalisation
• Système de surveillance à distance
• Super Finish Circuit

Caractéristiques techniques

• Modèle : V2000
• Taille maxi pièce : 2400 x 700 x 345 mm
• Poids maxi pièce : 2500 kg
• Course axes X/Y : 2000 x 450 mm
• Course axes U/V : 160 x 160 mm
• Course axe Z : 350 mm
• Dimensions machine : 5260 x 3135 x 2200 mm
• Capacité cuve : 2500 L
