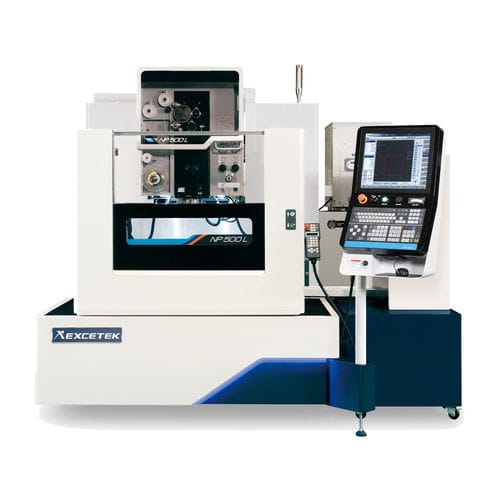

Machine d'électroérosion à fil NP500L CE

wire EDMde précisionCNC

Présentation du produit
Le NP500L CE est une machine d'électroérosion par fil de type submergé, conçue pour l'usinage de contours métalliques de précision avec une utilisation intuitive et conforme TUV CE.

Déplacements de la machine

• Axes X/Y : 500 x 300 mm
• Axes U/V : 120 x 120 mm
• Axe Z : 310 mm

Caractéristiques

• Haute précision : Smart Corner Control, traitement Stable Discharge, Super Finish Circuit (SFC) pour une meilleure précision et qualité de surface.
• Efficacité : module DPM, contrôle de repère de précision, système Electrolysis Free (EF) pour optimiser les cycles de coupe.
• Maîtrise des coûts : contrôle d'accès intelligent, consommation de fil réduite et exploitation économique.
• Connectivité : surveillance et gestion à distance, connecteur contrôleur et monitoring sur appareil portable.
• Automatisation : Enfilement automatique du fil (AWT) à grande vitesse, transfert de pièce par robot, mesure et correction automatiques par sonde.
• Structure mécanique : conception en treillis rigide U/V ; table inox trempée (HRC 50°) ; pièces moulées conçues par FEA et base machine surdimensionnée pour une rigidité accrue.

Enfilement automatique du fil

• AWT à grande vitesse : recuit et coupe du fil ~10 s ; enfilement ~10 s.
• Enfilement submergé jusqu'à 200 mm ; enfilement depuis point de rupture à travers 400 mm d'épaisseur ; supporte fonctionnement ininterrompu 24 h sans surveillance ; fonction jet d'eau pour enfilement jusqu'à 500 mm.

Mesure en ligne & automatisation

• Mesure et étalonnage en ligne avant usinage pour réduire les temps de réglage ; étalonnage automatique du point de référence via macro commandes.
• Usinage multi-pièces : compensation automatique de planéité 3D et parallélisme (AR), mesure automatique du point de référence, AWT et continuation automatique sur la pièce suivante.
• Fonctions de mesure automatique : mesure d'inclinaison, correction AR, calibration du point de référence, mesure post-process sur table pour éviter les erreurs de démontage/remontage ; rapports de mesure exportables.

Technologie de coupe (table)

• Type A : Sans contrôle 0 | Avec contrôle 0
• Type B : Sans contrôle 0 ~ -2 µm | Avec contrôle -8 ~ -10 µm
• Type C : Sans contrôle 0 | Avec contrôle 0
• Type D : Sans contrôle 0 ~ -2 µm | Avec contrôle -8 ~ -10 µm

Accessoires standards

• Échelle linéaire axe XY
• Fil de laiton x 1 bobine
• AWT (Enfilement automatique du fil)
• Outil de serrage x 1 jeu
• Résine échangeuse d'ions x 10 L
• Gabarit d'alignement vertical x 1 jeu
• Filtre papier x 2 pcs
• Guide diamant x 2 pcs
• Buses de rinçage haut et bas x 2 jeux
• Plaques d'alimentation x 2 pcs

Options

• Barre de serrage
• Axe W
• AVR 15 KVA
• Jumbo Feeder L-50A
• Transformateur 15 KVA
• Service de messages courts (SMS)
• Tour à signalisation
• Système de surveillance à distance
• Système de mesure automatique
• Super Finish Circuit

Cuve diélectrique

• Capacité de la cuve : 750 L
• Déinoniseur : automatique
• Filtres papier : 2 pcs
• Unité de refroidissement : automatique

Contrôle et ergonomie

• Panneau HMI graphique à conception ergonomique ; fonction de recherche de données technologiques, informations de maintenance et diagnostic, fonctions de positionnement de la pièce.
• Système d'entraînement moteur à arbre linéaire avec circulation d'eau pour contrôle thermique ; règle numérique haute résolution 0,1 μm et contrôleur pour finitions ultra-fines.
• Table inox trempée 4 faces certifiée TUV ; porte coulissante motorisée pour réduire l'emprise au sol et faciliter les opérations.

Spécifications techniques

• Modèle : NP500L CE (Type submergé)
• Dimensions maxi pièce : 850 x 550 x 300 mm
• Diamètre du fil : 0.15 - 0.3 mm
• Poids maxi pièce : 600 kg
• Axes contrôlés : moteur linéaire sur XY ; servomoteurs AC sur U/V/Z (axe Z servomoteur AC)
• Course table (X Y) : 500 x 300 mm
• Angle de conicité maxi : ±26° / 100 mm avec guide diamant large et buse
• Course U & V : 120 x 120 mm
• Dimensions machine : 2590 x 2575 x 2165 mm
• Course Z : 310 mm
• Poids machine : 3350 kg
• Capacité cuve diélectrique : 750 L
• Déinoniseur : automatique
• Filtres papier : 2 pcs
• Unité de refroidissement : automatique
