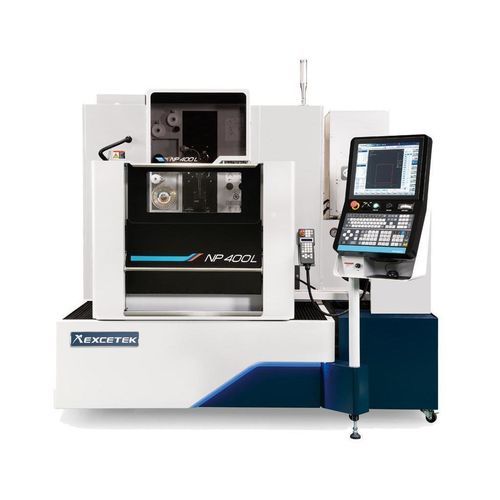

Machine d'électroérosion à fil NP400L CE

wire EDMde précision

Présentation du produit
Machine EDM à fil de précision NP400L CE, type submergé, conçue pour l'usinage de contours et la finition fine des pièces métalliques. Courses principales : X/Y 400 x 300 mm ; U/V 80 x 80 mm ; Z 220 mm. Adaptée à la production multi-pièces et à l'automatisation sans surveillance.

Points forts

• Conformité TÜV CE assurant la sécurité machine et la conformité du design.
• Portière coulissante motorisée pour réduire l'emprise au sol et faciliter l'accès.

Caractéristiques clés

• Précision
  • Smart Corner Control, traitement de décharge stable et Super Finish Circuit (SFC) pour une meilleure précision dimensionnelle et un fini de surface fin.
• Efficacité
  • Module DPM, contrôle de marquage de précision et système de générateur Electrolysis Free (EF) pour optimiser les performances d'usinage.
• Rentabilité
  • Contrôle d'accès intelligent et fonctions de réduction de consommation de fil pour diminuer les coûts d'exploitation.
• Réseautage intelligent
  • Surveillance à distance, connectivité du contrôleur et prise en charge des périphériques portables pour la supervision des process.
• Automatisation
  • Auto Wire Threading à grande vitesse, transfert robotisé des pièces et mesure/correction automatique par palpeur pour réduire les temps de réglage.

Système d'entraînement par moteur linéaire
Moteur linéaire avec régulation de température par circulation d'eau pour limiter la dérive thermique et améliorer la précision d'usinage. Échelles numériques haute résolution 0,1 µm et contrôleur pour un positionnement précis et des finitions ultra-fines.

Auto Wire Threading (AWT)

• Capacité de filetage immergé 200 mm.
• Filetage à partir du point de rupture sur épaisseur 400 mm.
• Exemple de cycle AWT haute vitesse : pour épaisseur 100 mm - recuit et coupe du fil : 10 s ; filetage : 10 s.
• AWT fiable pour exploitation continue sans surveillance ; assistance par jet d'eau permettant le filetage sur pièces jusqu'à 500 mm.

Mesure en ligne & Usinage multi-pièces
Mesure et calibration intégrées sur table réduisant les erreurs de réglage et le temps de cycle. Les macros automatisent la mesure et la calibration des points de référence ; les contrôles sur table évitent les erreurs liées au démontage/remontage. Supporte la compensation automatique de planéité 3D et de parallélisme et la transition automatique vers la pièce suivante.

Technologie de coupe (tableau)

• Type A : Sans contrôle : 0 ; Avec contrôle : 0
• Type B : Sans contrôle : 0 ~ -2 µm ; Avec contrôle : -8 ~ -10 µm
• Type C : Sans contrôle : 0 ; Avec contrôle : 0
• Type D : Sans contrôle : 0 ~ -2 µm ; Avec contrôle : -8 ~ -10 µm

Détails caractéristiques de la machine

• Conception de treillis rigide U/V pour une meilleure rigidité.
• Table de travail en acier inoxydable trempé environ HRC 50°.
• Châssis et pièces moulées optimisés par analyse EF pour augmenter la rigidité.
• Base machine avec large surface d'appui pour la stabilité.

Ergonomie améliorée

• HMI graphique avec ergonomie pour une utilisation simple.
• Fonctions de positionnement des pièces, maintenance et diagnostic, et recherche de données technologiques disponibles dans l'interface.
• Table inox durcie sur 4 faces ; sécurité certifiée TÜV ; portière coulissante motorisée pour une installation compacte.

Accessoires
Accessoires standard

• Échelle linéaire axe XY
• Fil laiton x 1 bobine
• AWT (Auto Wire Threading)
• Outil de serrage x 1 jeu
• Résine échangeuse d'ions x 10 L
• Gabarit d'alignement vertical x 1 jeu
• Filtre papier x 2 pièces
• Guide diamant x 2 pièces
• Buses de rinçage sup./inf. x 2 jeux
• Plaques d'activation x 2 pièces

Options

• Poutre de serrage
• Axe W
• AVR 15 KVA
• Alimenteur Jumbo L-50A
• Transformateur 15 KVA
• Service de messagerie courte (SMS)
• Tour à signaux
• Système de surveillance à distance
• Système de mesure automatique
• Super Finish Circuit

Spécifications

• Modèle : NP400L CE (Type submergé)
• Taille max. de la pièce : 750 x 550 x 215 mm
• Diamètre du fil : 0,15 - 0,3 mm
• Poids max. de la pièce : 500 kg
• Axes contrôlés : axe XY moteur linéaire ; axes U, V, Z servo AC
• Course table (X Y) : 400 x 300 mm
• Angle de conicité max. : ±22° / 80 mm avec guide diamant large et buse
• Course U & V : 80 x 80 mm
• Dimensions machine : 2260 x 2525 x 2100 mm
• Course Z : 220 mm
• Poids machine : 3050 kg
• Capacité réservoir diélectrique : 650 L
• Déioniseur : auto
• Filtre papier : 2 pcs
• Groupe refroidissement : auto
