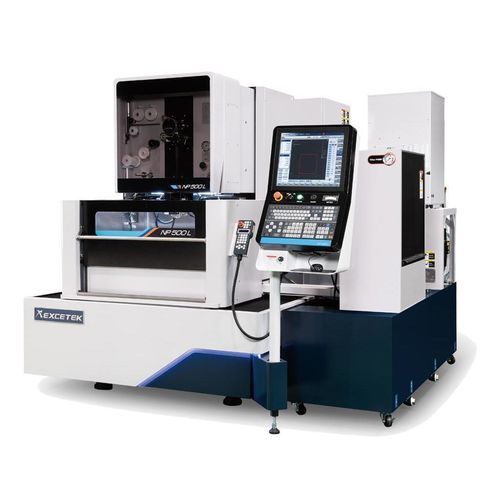

Machine d'électroérosion wire EDM NP500L

de précisionCNC

Description succincte Axes X/Y : 500 x 300 mm Axes U/V : 120 x 120 mm Axe Z : 310 mm Aperçu

• Conformité TUV CE, à la fois sécurité et conception souhaitée avec une utilisation facile.

Spécifications NP500L (Type immergé) Taille maximale de la pièce à usiner | 850 x 550 x 300 mm Diamètre du fil | 0,15 - 0,3 mm Poids max. de la pièce à usiner | 600 kg Nombre d'axes commandés | Moteur linéaire axe XY, servomoteur AC axe U/V Z Course de la table X Y | 500 x 300 mm Angle de conicité maximal | ±26°/100mm avec un guide diamanté large et une buse Course des axes U et V | 120 x 120 mm Dimensions de la machine : 2590 x 2575 x 2165 mm Course de l'axe Z | 310 mm Poids de la machine | 3350 kg Réservoir diélectrique Capacité du réservoir | 750 L Déionisateur | automatique Filtre en papier | 2 pcs Unité de refroidissement | auto Caractéristiques

Structure mécanique

• Haute précision : Contrôle intelligent des coins, traitement stable de la décharge, circuit de super finition (SFC) fournissent plus de précision.
• Efficacité : Module DPM, contrôle précis des marques, système de génération sans électrolyse (EF).
• Efficacité : Contrôle d'accès intelligent, réduction de la consommation de fil, prix économique.
• Mise en réseau intelligente : Gestion de moniteur à distance, connecteur de contrôleur, moniteur d'appareil portable.
• Automatisation : Filetage automatique du fil à grande vitesse, transfert de la pièce par le bras robotisé, mesure et correction automatiques de la sonde.

Caractéristiques de la machine

• Conception rigide en U et en V
• Table de travail en acier inoxydable avec dureté HRC 50°
• Coulée de la machine conçue sur la base d'une analyse FEA pour augmenter la rigidité
• Socle de la machine avec une largeur extra large

Système d'entraînement du moteur à arbre linéaire La machine assure un contrôle constant de la température pour améliorer la précision de l'usinage en réduisant la chaleur du moteur linéaire par circulation d'eau. Les caractéristiques comprennent une règle numérique haute résolution de 0,1 μm et un contrôleur pour un formage de haute précision et une finition ultrafine. Amélioration de l'opérabilité

• Table en acier inoxydable trempé à 4 côtés : certifiée aux normes TUV pour la sécurité et la conception souhaitée du métal.
• Conception de la porte coulissante électrique pour économiser l'espace d'installation et permettre un fonctionnement léger.

Interface graphique / Mode d'usinage intelligent Le panneau IHM est facile à utiliser grâce à une technologie ergonomique de pointe. Les fonctions d'usinage intelligent comprennent le positionnement des pièces, les informations de maintenance et de diagnostic, la fonction de recherche de données technologiques, l'interface graphique et des fonctions utiles pour soutenir l'automatisation. Filetage automatique du fil (AWT)

• Filage par immersion : 200 mm
• 400 mm d'épaisseur de filetage au point de rupture
• Système de filetage automatique à grande vitesse : pour une épaisseur de pièce de 100 mm - recuit et coupe du fil : 10 sec ; filetage : 10 sec
• Filage automatique fiable : filetage à partir du point de rupture du fil ; la fonction de jet d'eau permet de fileter des pièces jusqu'à 500 mm

Système de mesure en ligne et usinage de pièces multiples La mesure et l'étalonnage en ligne avant l'usinage réduisent considérablement le temps d'étalonnage. La mesure automatique étalonne le point de référence à l'aide de macro-commandes et améliore la précision de l'usinage. Caractéristiques de l'usinage multi-pièces : compensation automatique de la planéité 3D de la pièce, compensation automatique du parallélisme (AR), mesure automatique du point de référence de l'usinage, traitement AWT et poursuite automatique de l'usinage de la pièce suivante. Technologie de coupe Type | Sans contrôle | Avec contrôle A | 0 | 0 B | 0 ~ -2 µm | -8 ~ -10 µm C | 0 | 0 D | 0 ~ -2 µm | -8 ~ -10 µm Accessoires standard

• Échelle linéaire à axe XY
• Fil en laiton x 1 bobine
• AWT
• Outil de serrage x 1 jeu
• Résine échangeuse d'ions x 10L
• Gabarit d'alignement vertical x 1 jeu
• Résine échangeuse d'ions x 10L
• Gabarit d'alignement vertical x 1 jeu
d'alignement vertical x 1 jeu
• Filtre en papier x 2 pièces
• Guide diamant x 2 pièces
• Buse de rinçage supérieure et inférieure x 2 jeux
• Plaques d'énergisation x 2 pièces

Options

• Poutre de serrage
• Axe W
• AVR 15KVA
• Jumbo Feeder L-50A
• Transformateur 15KVA
• Short Message Service (SMS)
• Tour de signalisation
• Système de surveillance à distance
• Système de mesure automatique
• Circuit Super Finish

Caractéristiques / spécifications techniques

• Modèle : NP500L (Type immergé)
• Dimensions maximales de la pièce : 850 x 550 x 300 mm
• Déplacement de la table (X x Y) : 500 x 300 mm
• Déplacement des axes U & V : 120 x 120 mm
• Déplacement de l'axe Z : 310 mm
• Diamètre du fil : 0,15 - 0,3 mm
• Poids maximal de la pièce : 600 kg
• Nombre d'axes commandés : Moteur linéaire axe XY ; servomoteur AC axe U/V Z
• Angle de cône maximal : ±26°/100mm (avec guide diamanté large et buse)
• Dimensions de la machine (L x L x H) : 2590 x 2575 x 2165 mm
• Poids de la machine : 3350 kg
• Capacité du réservoir diélectrique : 750 L
• Désionisateur : automatique
• Filtre à papier : 2 pcs
• Chiller : automatique
• Accessoires standard et options disponibles comme indiqué ci-dessus
