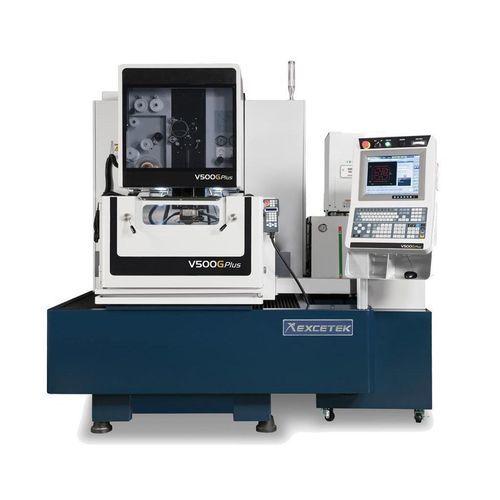

Machine d'électroérosion à fil V500G Pluswire EDMde précisionCNC
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- à fil, wire EDM
- Autres caractéristiques
- CNC, de précision
- Course X
500 mm
(19,69 in)- Course Y
300 mm
(11,81 in)- Course Z
260 mm
(10,24 in)
Description
Courte description
Caractéristiques
Atouts machine
Filetage automatique (AWT) et fonctions de filetage
Technologie de coupe (exemples)
Accessoires (standard & options)
Spécifications techniques
- Machine d'électroérosion à fil pour usinage de précision des matériaux conducteurs. Déplacements X/Y 500 x 300 mm, U/V 120 x 120 mm, Z 260 mm (hauteur immergée 220 mm). Commande 5 axes avec filetage automatique.
Caractéristiques
- Multiples technologies d'usinage et interface utilisateur conviviale avec surveillance à distance.
- Filetage automatique (AWT) pour fonctionnement non supervisé à grande vitesse, y compris filetage dans les fentes et sous l'eau.
- Fonctions d'amélioration d'usinage : module DPM, stabilisateur d'évacuation, stratégie de contrôle d'angle, usinage de rayon manuel, réduction des marques de fil et circuit de finition micrométrique.
- Gestion énergétique et compensation de consommation de fil pour réduire les coûts d'exploitation et faciliter la maintenance.
Atouts machine
- Structure en treillis U/V rigide.
- Table de travail en acier inoxydable, dureté HRC 50°.
- Pièces moulées conçues par FEA pour augmenter la rigidité.
- Base machine extra large pour la stabilité.
- Bras inférieur refroidi par eau pour limiter la dilatation thermique et améliorer la précision.
- Châssis en fonte robuste comme fondation de précision.
Filetage automatique (AWT) et fonctions de filetage
- Usinage continu jour/nuit sans opérateur avec filetage automatique fiable aux points de rupture.
- Recuit en cours de filetage pour améliorer la rectitude du fil ; filetage fiable au point de rupture sans retour au trou de départ.
- Filetage immergé : exécution du filetage pendant l'usinage immergé sans vidange du bac.
- Usinage multi-trous : échec de refilage ignoré et enregistré pour reprise ultérieure.
- Assistance par jet d'eau pour le filetage de pièces hautes ou en conditions immergées.
- Exemples : épaisseur 100 mm — recuit & coupe : 10 s ; filetage : 10 s. Épaisseur 800 mm — filetage sous l'eau au point de rupture.
Technologie de coupe (exemples)
- Type A : Sans contrôle 0 | Avec contrôle 0
- Type B : Sans contrôle 0 ~ -2 µm | Avec contrôle -8 ~ -10 µm
- Type C : Sans contrôle 0 | Avec contrôle 0
- Type D : Sans contrôle 0 ~ -2 µm | Avec contrôle -8 ~ -10 µm
Accessoires (standard & options)
- Standard : Résine échangeuse d'ions 10 L ; Filtre papier x2 ; Guide diamant x2 ; Buses de rinçage supérieures/inférieures x2 jeux ; Plaques d'activation x2 ; Fil en laiton x1 bobine ; Outil de bridage ; Gabarit d'alignement vertical.
- Options : Échelle linéaire XY ; Axe W ; Poutre de bridage ; Alimentateur Jumbo L-50A ; AWT ; Double porte ; AVR 15 kVA ; Porte coulissante motorisée (uniquement V650G & V850G) ; Transformateur 15 kVA ; Tour de signalisation ; SMS ; Système de surveillance à distance ; Circuit super finition.
Spécifications techniques
- Modèle : V500G Plus
- Marque : Excetek
- Dimension maxi de la pièce : 850 x 600 x 255 mm
- Poids maxi de la pièce : 600 kg
- Course X/Y : 500 x 300 mm
- Course U/V : 120 x 120 mm
- Course Z : 260 mm (hauteur immergée 220 mm)
- Diamètre de fil : 0,15 - 0,3 mm
- Axes contrôlés : Servo AC 5 axes
- Pente maximale : ±26° / 100 mm avec guide diamant large et buse
- Dimensions machine : 2215 x 2480 x 2205 mm
- Poids machine : 3500 kg
- Capacité cuve : 750 L
