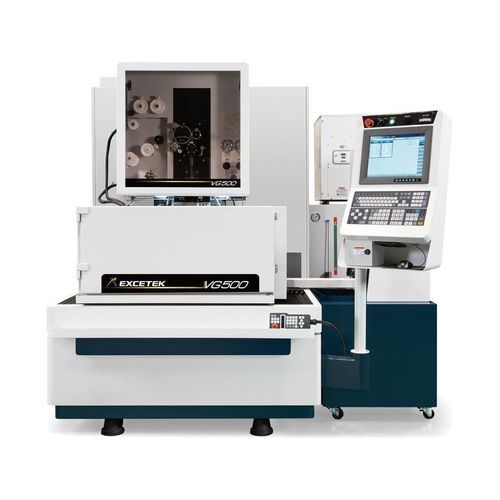

Machine d'électroérosion wire EDM VG500

CNC

Présentation produit
Axes X/Y : 500 x 300 mm
Axes U/V : 80 x 80 mm
Axe Z : 220 mm

Spécifications
Dimensions machine : 2200 x 2450 x 2200 mm
Course X/Y : 500 x 300 mm
Course U/V : 80 x 80 mm
Course Z : 220 mm
Nombre d'axes contrôlés : 5 axes (moteur servo AC)
Angle de conicité maximal : ±22°/100 mm (avec guide diamant large et buse)
Poids machine : 1500 kg

Caractéristiques

• Smart & Easy
  • Nombreuses technologies de découpe
  • Interface conviviale
  • Fonction de surveillance à distance
  • Fonctions pratiques
• AWT haute vitesse et fiable
  • Enfilage automatique du fil (AWT) haute vitesse et fiable
  • Enfilage dans la fente
  • Enfilage en immersion
  • Réduction du coût en ressources humaines pour l'usinage multi-modèles
• Amélioration des performances d'usinage
  • Module DPM
  • Stabilisateur de décharge
  • Nouvelle stratégie de contrôle des angles
  • Usinage de rayons manuels
  • Réduction des marques de fil en coupure d'approche
  • Nouveau circuit de finition micron
• Économie d'énergie et faible coût d'exploitation
  • Gestion intelligente de l'alimentation
  • Compensation de consommation du fil
  • Facilité de maintenance et réduction des coûts de service

Structure mécanique

• Conception robuste en treillis U, V
• Table de travail en acier inoxydable dureté HRC 50°
• Pièces moulées conçues selon une analyse FEA pour augmenter la rigidité
• Base machine à conception extra large
• Bras inférieur refroidi par eau pour prévenir la dilatation thermique due à l'accumulation de chaleur et améliorer la précision
• Structure machine en fonte robuste comme base de précision

Mode d'usinage intelligent / Interface graphique

• Panneau HMI graphique conçu pour une utilisation ergonomique et une opération facile
• Fonction de positionnement de la pièce
• Informations de maintenance et diagnostic disponibles
• Fonction de recherche des données technologiques
• Interface graphique et fonctions utiles pour assister l'opération

Enfilage automatique du fil

• Fonctionnement continu sans surveillance jour/nuit avec enfilage automatique idéal au point de rupture
• La fonction de recuit améliore la rectitude du fil pendant l'enfilage ; peut enfiler au point de rupture avec haute fiabilité sans revenir au trou de départ
• Enfilage immergé : l'enfilage peut s'exécuter pendant l'usinage immergé sans vidanger ni remplir le bac
• Fonction d'usinage multi-trous : en cas d'échec de réenfilage sur un trou, le système peut le passer et continuer ; les trous sautés sont enregistrés et rappelés ultérieurement
• Enfilage assisté par jet d'eau : le jet d'eau peut être utilisé pour faciliter l'enfilage pour des pièces hautes ou en usinage immergé
• Exemples de temps typiques : pour une épaisseur de pièce de 100 mm, recuit & coupe du fil ~10 s, enfilage ~10 s ; prend en charge l'enfilage immergé pour des pièces très épaisses

Technologie de coupe
Type | Sans contrôle | Avec contrôle
A | 0 | 0
B | 0 ~ -2 µm | -8 ~ -10 µm
C | 0 | 0
D | 0 ~ -2 µm | -8 ~ -10 µm


Système de surveillance à distance

• Capacité de surveillance à distance de l'état et des opérations de la machine

Accessoires
Accessoires standards

• Résine échangeuse d'ions x 10 L
• Filtre papier x 2 pcs
• Guide diamant x 2 pcs
• Buses de rinçage supérieures et inférieures x 2 jeux
• Plaques d'alimentation x 2 pcs
• Fil de laiton x 1 bobine
• Outil de serrage x 1 jeu
• Gabarit d'alignement vertical x 1 jeu

Options

• Échelle linéaire axe XY
• Axe W
• Poutre de serrage
• Alimenteur Jumbo L-50A
• AWT (enfilage automatique du fil)
• Porte double
• AVR 15KVA
• Porte coulissante motorisée (Seulement V650G & V850G)
• Transformateur 15KVA
• Tour signal
• Service de messages courts (SMS)
• Système de surveillance à distance
• Super Finish Circuit

Caractéristiques techniques

• Modèle : VG500
• Dimensions machine : 2200 x 2450 x 2200 mm
• Course X/Y : 500 x 300 mm
• Course U/V : 80 x 80 mm
• Course Z : 220 mm
• Axes contrôlés : 5 axes (moteur servo AC)
• Conicité maximale : ±22°/100 mm (avec guide diamant large et buse)
• Poids machine : 1500 kg
• Fonctions clés : AWT (y compris enfilage immergé et enfilage au point de rupture), Module DPM, Stabilisateur de décharge, circuit de finition micron, gestion intelligente de l'alimentation
