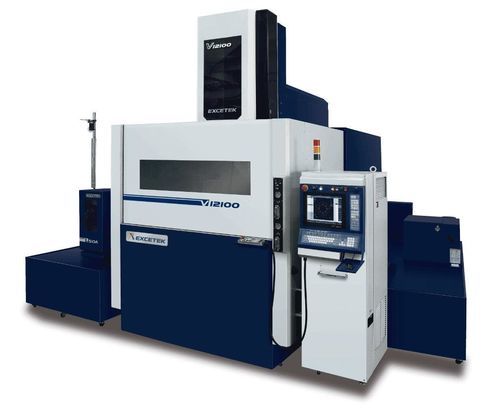

Machine d'électroérosion à fil V12100

wire EDMde haute précisionde précision

Description courte
Axes X/Y : 1200 x 1000 mm
Axes U/V : 260 x 260 mm
Axe Z : 1000 mm

Vue d'ensemble
Le V12100 est une électroérosion à fil de la série V conçue pour les grandes pièces et les usinages lourds. Il intègre une structure en treillis U/V rigide, une table en acier inoxydable (dureté HRC 50°), une coulée optimisée par MEF et une base surdimensionnée. Un bras inférieur refroidi par eau réduit la dilatation thermique pour une meilleure stabilité dimensionnelle.

Structure mécanique / Caractéristiques machine

• Conception treillis rigide U/V pour la stabilité structurelle
• Table en acier inoxydable avec dureté HRC 50°
• Coulée machine optimisée par analyse MEF pour augmenter la rigidité
• Base machine extra-large pour l'amortissement des vibrations
• Bras inférieur refroidi par eau pour limiter la déformation thermique

Précision & Exactitude
L'espacement prolongé des guides linéaires, la vis à billes classe C1 traitée cryogéniquement et les servomoteurs AC à double support assurent un positionnement en micro-pas jusqu'à 1 µm. Des règles linéaires en boucle fermée et une calibration laser sont disponibles en option pour compenser l'erreur de pas.

Mode d'usinage intelligent

• Calcul haute fréquence et contrôle d'impulsions embarqué pour réduire la charge du contrôle
• Réseau RS-485 pour la communication des modules
• Fonctions CRC pour vérification des données
• Puce ASIC pour des performances électriques stables
• Fonctions Watchdog pour la protection système
• Retour d'étincelage en temps réel pour une érosion constante

Enfilage automatique du fil (AWT)

• Enfilage au point de rupture avec recuit pour améliorer la rectitude du fil
• Enfilage immergé possible sans vidange/remplissage du réservoir
• Fonction perçage multi-trous : saute et enregistre automatiquement les trous ratés pour reprise ultérieure
• AWT Monitor et AWT Result Monitor pour le suivi de l'enfilage
• Enfilage assisté par jet d'eau pour pièces hautes (épaisseur jusqu'à 500 mm)

Commande / Interface graphique
PC industriel CNC avec écran tactile 15", clavier et souris. Interfaces : LAN, USB, RS-232. Mémoire : carte CF 512 MB. Unité de commande minimale : 0,0001 mm. Plage programmable : ±9999.9999 mm. Unités commutables métrique/pouces. Fonctions : watchdog pendant l'usinage, optimisation NC, base de données de coupe, icônes et aide paramètres/maintenance, télécommande (accessoire standard).

Finition de surface
Le circuit Super Finish (haute fréquence) en option permet d'atteindre Ra < 0,2 µm en une passe avec 4 retouches (démontré sur SKD-11, épaisseur 30 mm).

Accessoires
Accessoires standard

• Résine échangeuse d'ions x 10 L
• Filtre papier x 2 pièces
• Guide diamant x 2 pièces
• Buses de lavage supérieure et inférieure x 2 ensembles
• Planches d'alimentation x 2 pièces
• Fil laiton x 1 bobine
• Outil de serrage x 1 ensemble
• Gabarit d'alignement vertical x 1 ensemble

Options

• Règle linéaire axe XY
• Axe W
• Barre de serrage
• Jumbo Feeder L-50A
• Fonctionnalités AWT supplémentaires
• Double porte
• AVR 15KVA
• Transformateur 15KVA
• Service de messages courts (SMS)
• Colonne lumineuse
• Système de surveillance à distance
• Super Finish Circuit

Caractéristiques techniques

• Modèle : V12100
• Taille maxi pièce : 1650 x 1400 x 1000 mm
• Poids maxi pièce : 5500 kg
• Course X/Y : 1200 x 1000 mm
• Course U/V : 260 x 260 mm
• Course Z : 1000 mm
• Diamètre du fil : 0,2 ~ 0,33 mm
• Axes contrôlés : servomoteur AC 5 axes
• Angle de conicité maxi : ±30° / 100 mm (avec guide diamant large et buse)
• Dimensions machine : 5010 x 4285 x 3890 mm
• Poids machine : 12950 kg
• Capacité réservoir : 4700 L
