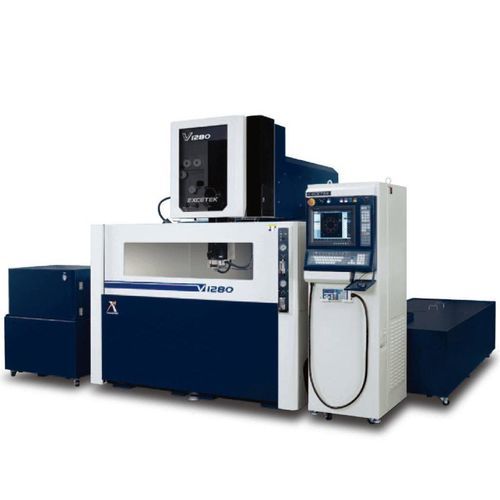

Machine d'électroérosion wire EDM V1280

de haute précisionde précision

Présentation du produit
Axes X/Y : 1200 x 800 mm
Axes U/V : 260 x 260 mm
Axe Z : 500 mm (options 600 / 800 mm)
Modèle : V1280 - Z500/Z600/Z800 machine d'électroérosion par fil CNC
Taille maxi de la pièce : 1650 x 1200 x 495 mm (option 595/795 mm)
Diamètre du fil : 0,2 - 0,33 mm
Poids maximum de la pièce : 4000 kg
Axes commandés : servomoteur AC 5 axes

Spécifications

• Course de table (X x Y) : 1200 x 800 mm
• Course axes U & V : 260 x 260 mm
• Course axe Z : 500 mm (options 600 / 800 mm)
• Angle de conicité maximal : ±30°/100 mm (avec guide et buse diamant large)
• Taille maxi de la pièce : 1650 x 1200 x 495 mm (option 595/795 mm)
• Poids maxi de la pièce : 4000 kg
• Diamètre fil pris en charge : 0,2 - 0,33 mm
• Axes commandés : servomoteur AC 5 axes
• Dimensions et poids machine : Z500 : 4400 x 3725 x 2585 mm / 10600 kg ; Z600 : 4510 x 3765 x 2890 mm / 10850 kg ; Z800 : 11600 kg
• Capacité cuve : Z500 : 3000 L ; Z600 : 3300 L ; Z800 : 4000 L

Structure mécanique

• Conception en treillis rigide U/V
• Table en acier inoxydable dureté HRC 50°
• Corps de machine moulé conçu selon analyse FEA pour augmenter la rigidité
• Base de machine de conception extra-large
• Bras inférieur refroidi par eau pour prévenir la dilatation thermique ; emplacements des nervures conçus par FEA pour assurer l'équilibre thermique et la rigidité

Précision et mouvement

• Distance étendue entre les guides linéaires
• Traitement cryogénique de la vis à billes classe C1
• Vis à billes supportée aux deux extrémités et servomoteur AC haute résolution obtenant une précision micro-pas jusqu'à 1 µm
• Calibration laser et compensation d'erreur de pas
• Échelle linéaire en boucle fermée (option)
• Structure en fonte comme fondation de précision

Mode d'usinage intelligent

• Calcul haute fréquence et contrôle d'impulsions ; système embarqué réduisant la charge de contrôle
• Réseau RS-485 pour transmission de données entre groupes de modules
• Fonctions CRC pour vérifier l'intégrité des données reçues
• Puce ASIC utilisée pour augmenter la stabilité du circuit
• Fonctions watchdog pour auto-protection
• Rétroaction en temps réel des informations d'étincelage pour stabiliser l'érosion par étincelage

Enfilage automatique du fil

• Enfilage au point de rupture : recuit améliorant la rectitude du fil ; enfilage au point de rupture durant l'usinage avec fiabilité quasi 100% sans retour au trou de départ
• Enfilage sous immersion : exécutable pendant l'usinage en bain sans vidange/remplissage du réservoir
• Fonction perçage multiple : si le renfilage échoue, le système saute le trou courant, enregistre son emplacement et le rappelle plus tard pour terminer la coupe
• Enfilage par jet d'eau pour pièces hautes ; enfilage fiable permettant une exploitation continue sans surveillance ; le jet d'eau permet l'enfilage jusqu'à 500 mm d'épaisseur

Commande

• Interface graphique ; commande EXCETEK série V (W6)
• Dispositif CNC : PC industriel
• CPU : Pentium 64 bits à haute vitesse
• Interface opérateur : écran tactile LCD 15", clavier, souris
• Interfaces d'entrée : LAN, USB, Floppy, RS-232
• Capacité mémoire : carte CF 512 MB
• Unité minimale de commande : 0,0001 mm
• Dimension programmable maximale : ±9999.9999 mm
• Unités : métrique / pouce commutables
• Télécommande : accessoire standard

Fonctions électriques et d'usinage

• Générateur AC Electrolysis Free (EF) pour performance de coupe améliorée
• Solution anti-court-circuit : circuit de décharge spécial pour éliminer les courts-circuits lors d'un désalignement d'enfilage et améliorer l'efficacité
• RTS (Real Time Sparking) : retour rapide sur les décharges inefficaces et ajustement des conditions pour améliorer l'efficacité de coupe

Finition de surface
Circuit Super Finish (option) : technologie de finition haute fréquence capable d'atteindre une rugosité Ra < 0,2 µm en une seule passe avec 4 surfaçages, démontré sur des aciers tels que SKD-11 (ex. épaisseur 30 mm).

Accessoires

Accessoires standard

• Résine échangeuse d'ions x 10 L
• Filtre papier x 2 pcs
• Guide diamant x 2 pcs
• Buses de lavage supérieures et inférieures x 2 sets
• Plaques d'energisation x 2 pcs
• Fil en laiton x 1 bobine
• Jeu d'outils de serrage x 1 set
• Gabarit d'alignement vertical x 1 set

Options

• Échelle linéaire axes XY
• Axe W
• Traverse de serrage
• Alimenteur Jumbo L-50A
• AWT (Automatic Wire Threading)
• Double porte
• AVR 15KVA
• Transformateur 15KVA
• Service de messages courts (SMS)
• Tour signal
• Système de surveillance à distance
• Super Finish Circuit

Caractéristiques techniques

• Modèle : V1280 (variantes Z500 / Z600 / Z800)
• Course table (X x Y) : 1200 x 800 mm
• Course axes U & V : 260 x 260 mm
• Course axe Z : 500 mm (options 600 / 800 mm)
• Taille maxi de la pièce : 1650 x 1200 x 495 mm (option 595/795 mm)
• Poids maxi de la pièce : 4000 kg
• Diamètre du fil pris en charge : 0,2 - 0,33 mm
• Axes commandés : servomoteur AC 5 axes
• Dimensions et poids machine : Z500 : 4400 x 3725 x 2585 mm / 10600 kg ; Z600 : 4510 x 3765 x 2890 mm / 10850 kg ; Z800 : 11600 kg
• Capacité cuve : Z500 : 3000 L ; Z600 : 3300 L ; Z800 : 4000 L
• Angle de conicité maximal : ±30°/100 mm (avec guide et buse diamant large)
