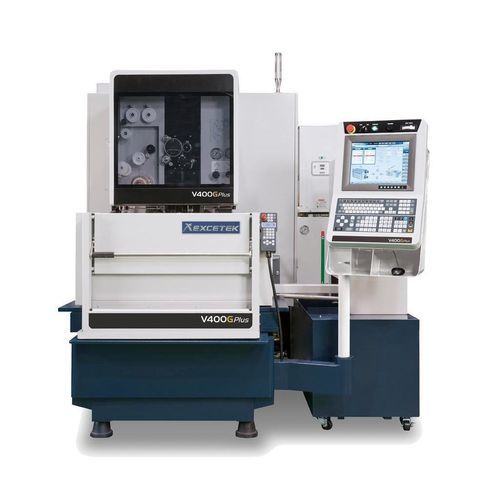

Machine d'électroérosion à fil V400G Plus

wire EDMde précisionCNC

Courte description
Machine de découpe par fil V400G Plus avec course X/Y 400 x 300 mm, U/V 80 x 80 mm et course Z 220 mm (hauteur submergée 210 mm). Contrôle servo AC 5 axes, prise en charge du fil Ø 0,15–0,3 mm, conçue pour l'usinage submergé et le fonctionnement continu sans surveillance.

Présentation
Le V400G Plus fait partie de la série G Plus. Il offre une électroérosion par fil (EDM) de haute précision avec modes d'usinage intelligents, filetage automatique du fil (AWT) et fonctionnement économe en énergie. La machine améliore le contrôle des coins, réduit les marques de fil et optimise la finition de surface pour les applications d'outillage et de production exigeantes.

Structure mécanique

• Conception en treillis rigide U et V pour une stabilité structurelle
• Table de travail en acier inoxydable dureté HRC 50
• Conception en pièces moulées validée par FEA pour augmenter la rigidité
• Base de machine à support extra-large pour une meilleure rigidité
• Bras inférieur refroidi par eau pour limiter la dilatation thermique et maintenir la précision
• Structure en fonte robuste pour la stabilité dimensionnelle à long terme

Simple et intelligent

• Multiples technologies de coupe, interface conviviale et surveillance à distance pour simplifier la gestion de production

AWT rapide et fiable

• Filetage automatique du fil à grande vitesse pour le perçage de fentes et le filetage submergé, permettant l'usinage multi-modèles sans surveillance

Amélioration des performances d'usinage

• Module DPM et stabilisateur de décharge pour une coupe stable
• Stratégie de contrôle des coins avancée et usinage de rayons en manuel
• Réduction des marques de fil lors des coupes d'approche
• Circuits de finition micron pour une meilleure qualité de surface

Économie d'énergie et coût d'exploitation réduit

• Gestion d'énergie intelligente pour réduire la consommation
• Compensation de consommation de fil pour optimiser les coûts d'exploitation
• Conception facilitant la maintenance pour diminuer les coûts de service

Mode d'usinage intelligent
L'IHM ergonomique fournit positionnement de la pièce, informations de maintenance et diagnostic, recherche de données technologiques et interface graphique pour le réglage et la surveillance.

Filetage automatique du fil

• Usinage continu sans surveillance jour/nuit avec reprise automatique du fil aux points de rupture optimaux
• La fonction de recuit améliore la rectitude du fil pendant le filetage ; filetage fiable au point de rupture sans retour au trou de départ
• Filetage en submergé réalisable sans vidanger le réservoir
• Usinage multi-trous : le système enregistre et saute les trous non filetables puis les rappelle automatiquement
• Filetage assisté par jet d'eau disponible pour pièces hautes ou usinage submergé

Technologie de coupe

• Type A | Sans contrôle : 0 | Avec contrôle : 0
• Type B | Sans contrôle : 0 ~ -2 µm | Avec contrôle : -8 ~ -10 µm
• Type C | Sans contrôle : 0 | Avec contrôle : 0
• Type D | Sans contrôle : 0 ~ -2 µm | Avec contrôle : -8 ~ -10 µm

Caractéristiques machine

• Angle de conicité maximal ±22° / 80 mm avec guide diamant large et buse
• Contrôle servo AC 5 axes
• Diamètre du fil pris en charge : 0,15 - 0,3 mm

Accessoires
Accessoires standard

• Résine échangeuse d'ions x 10 L
• Filtre papier x 2 pièces
• Guide diamant x 2 pièces
• Buses de rinçage supérieures et inférieures x 2 ensembles
• Plaques d'ionisation x 2 pièces
• Fil de laiton x 1 bobine
• Outil de serrage x 1 ensemble
• Gabarit d'alignement vertical x 1 ensemble

Options

• Échelle linéaire axe XY
• Axe W
• Barre de serrage
• Jumbo Feeder L-50A
• AWT (Filetage automatique du fil)
• Double porte
• AVR 15KVA
• Porte coulissante motorisée (uniquement V650G & V850G)
• Transformateur 15KVA
• Tour de signalisation
• Service de messagerie courte (SMS)
• Système de surveillance à distance
• Super Finish Circuit

Spécifications techniques

• Modèle : V400G Plus
• Dimension maximale de la pièce : 750 x 550 x 215 mm
• Poids maximal de la pièce : 500 kg
• Course des axes X/Y : 400 x 300 mm
• Course des axes U/V : 80 x 80 mm
• Course de l'axe Z : 220 mm (hauteur submergée 210 mm)
• Diamètre du fil : 0,15 - 0,3 mm
• Nombre d'axes contrôlés : servo AC 5 axes
• Angle de conicité maximal : ±22° / 80 mm (avec guide diamant large et buse)
• Dimensions machine : 2100 x 2230 x 2175 mm
• Poids machine : 2700 kg
• Capacité du réservoir : 650 L
