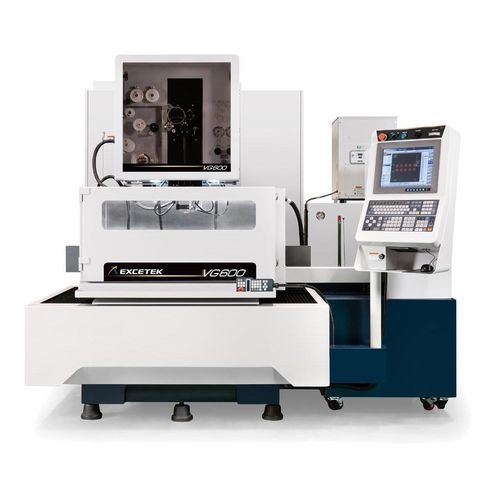

Machine d'électroérosion à fil VG600

à filwire EDMde haute précision

Vue d'ensemble
X/Y axes : 600 x 400 mm
U/V axes : 120 x 120 mm
Axe Z : 310 mm

Spécification

• Modèle : VG600
• Dimensions machine : 2550 x 2600 x 2200 mm
• Course X/Y : 600 x 400 mm
• Course U/V : 120 x 120 mm
• Course Z : 310 mm
• Axes contrôlés : 5 axes avec servomoteurs AC
• Angle de conicité maximal : ±26°/100 mm (avec guide diamant large et buse)
• Poids machine : 4400 kg
• Table de travail : acier inoxydable, dureté HRC 50°

Caractéristiques
Structure mécanique

• Interface et contrôle : HMI ergonomique, surveillance à distance et fonctions opérationnelles pratiques
• AWT (filetage automatique) : filetage fiable, y compris en gorge et en submersion, pour réduire l'intervention opérateur
• Modules d'amélioration : module DPM, stabilisateur de décharge, circuit de finition micrométrique et stratégie de contrôle d'angle
• Gestion d'énergie : gestion intelligente et compensation de consommation de fil pour réduire les coûts d'exploitation
• Conception U/V rigide et base extra large
• Table en inox et pièces de châssis coulées dimensionnées par analyse FEA pour plus de rigidité
• Bras inférieur refroidi par eau pour limiter la dilatation thermique et maintenir la précision

Mode d'usinage intelligent

• Panneau HMI graphique ergonomique et recherche de données technologiques intégrée
• Fonctions de positionnement et de synchronisation de la pièce
• Informations de maintenance, diagnostic et journaux d'exploitation accessibles

Filetage automatique du fil

• Fonctionnement continu sans surveillance avec reroupe automatique au point de rupture
• Fonction de recuit pour améliorer la rectitude du fil lors du filetage ; fiabilité proche de 100 % sans retour au trou de départ
• Filetage en immersion : possible sans vidange du réservoir
• Usinage multi-trous : le système saute et enregistre les filets échoués puis y revient pour terminer la coupe
• Assistance par jet d'eau pour améliorer le filetage sur pièces hautes ou en submersion
• Exemples de temps : épaisseur 100 mm — recuit & coupe ≈ 10 s ; filetage ≈ 10 s

Technologie de coupe
Comparaison du contrôle de conicité avec et sans contrôle :
A | Sans contrôle : 0 | Avec contrôle : 0
B | Sans contrôle : 0 ~ -2 µm | Avec contrôle : -8 ~ -10 µm
C | Sans contrôle : 0 | Avec contrôle : 0
D | Sans contrôle : 0 ~ -2 µm | Avec contrôle : -8 ~ -10 µm


Système de surveillance à distance
Surveillance à distance de l'état et du fonctionnement de la machine.

Accessoires
Accessoires standard

• Résine échangeuse d'ions x 10 L
• Filtre papier x 2 pcs
• Guide diamant x 2 pcs
• Buses de rinçage supérieure et inférieure x 2 jeux
• Plaques d'activation x 2 pcs
• Fil en laiton x 1 bobine
• Outil de serrage x 1 jeu
• Gabarit d'alignement vertical x 1 jeu

Options

• Échelle linéaire axes XY
• Axe W
• Poutre de serrage
• Jumbo Feeder L-50A
• AWT (Filetage automatique du fil)
• Double portes
• AVR 15 KVA
• Porte coulissante motorisée (seulement V650G & V850G)
• Transformateur 15 KVA
• Tour signal
• Service de messages courts (SMS)
• Système de surveillance à distance
• Super finish circuit

Spécifications techniques

• Modèle : VG600
• Dimensions machine : 2550 x 2600 x 2200 mm
• Course X/Y : 600 x 400 mm
• Course U/V : 120 x 120 mm
• Course Z : 310 mm
• Axes contrôlés : 5 axes servomoteurs AC
• Angle de conicité maximal : ±26°/100 mm (avec guide diamant large et buse)
• Poids machine : 4400 kg
• Matériau/dureté de la table : Acier inoxydable, HRC 50°
• Modules clés : Module DPM, stabilisateur de décharge, circuit de finition micrométrique
• Filetage automatique (AWT) avec filetage en immersion et assistance par jet d'eau
