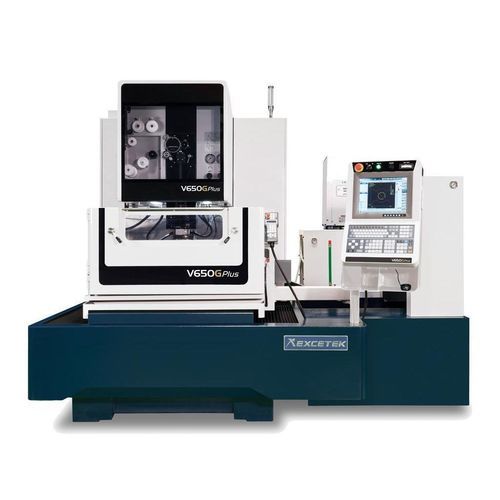

Machine d'électroérosion wire EDM V650G Plus

de précisionCNC

Description courte
V650G Plus est une machine à fil (EDM) 5 axes avec un déplacement X/Y de 650 x 400 mm et Z sélectionnable 350 / 410 / 500 mm (hauteur submergée 310 mm). Diamètre de fil 0,15–0,3 mm. Capable d’usiner des pièces jusqu’à 1000 x 700 x 345 mm (poids max 800 kg).

Spécification (résumé)

• Taille maxi de la pièce: 1000 x 700 x 345 mm
• Poids maxi de la pièce: 800 kg
• Déplacement X/Y: 650 x 400 mm
• Déplacement U/V: 160 x 160 mm
• Déplacement Z: 350 / 410 / 500 mm (hauteur submergée 310 mm)
• Diamètre du fil: 0,15 - 0,3 mm
• Axes commandés: 5 axes servo-moteur AC
• Angle de conicité maxi: ±30° / 100 mm (avec guide diamant large et buse)
• Dimensions machine: 2520 x 2720 x 2290 mm
• Poids machine: 4400 kg
• Capacité réservoir d’eau: 850 L

Structure mécanique

• Conception en treillis U/V rigide et base en fonte pour stabilité dimensionnelle et précision.
• Table en acier inoxydable (dureté env. HRC 50) et pièces moulées étudiées par FEA pour augmenter la rigidité.
• Bras inférieur refroidi par eau pour réduire la dilatation thermique en cycles longs.
• Base machine large pour une meilleure stabilité en charge.

Mode usinage intelligent

• Interface HMI graphique ergonomique pour simplifier l’exploitation.
• Fonctions : positionnement de la pièce, informations de maintenance et diagnostic, recherche de données technologiques et outils graphiques d’assistance à la programmation et au réglage.

Enfilage automatique du fil (AWT)

• Permet une exploitation ininterrompue sans surveillance avec enfilage automatique aux points de rupture.
• Fonction recuit pour améliorer la rectitude du fil ; enfilage quasi 100 % fiable sans retour au trou de départ.
• Enfilage sous l’eau possible sans vidange du bac.
• Usinage multi-trous : le système ignore les trous non enfilés, enregistre leur position et tente ultérieurement de les compléter.
• Enfilage assisté par jet d’eau pour pièces hautes ou usinage submergé.

Technologie de coupe

• Stratégies de contrôle réduisant la conicité et améliorant la finition de surface selon les types A–D.
• Nouveau circuit de finition micron et stratégies de contrôle d’angle pour minimiser les marques de fil.

Système de surveillance à distance

• Surveillance à distance pour visualiser l’état de la machine, le suivi des opérations et les diagnostics de base.

Accessoires
Accessoires standard

• Résine échangeuse d’ions x 10 L
• Filtre papier x 2 pcs
• Guide diamant x 2 pcs
• Buses de rinçage sup. et inf. x 2 jeux
• Plaques d’énergisation x 2 pcs
• Fil laiton x 1 bobine
• Outil de serrage x 1 jeu
• Gabarit d’alignement vertical x 1 jeu

Options

• Échelle linéaire axe XY
• Axe W
• Poutre de serrage
• Alimenteur Jumbo L-50A
• AWT (enfilage automatique)
• Double porte
• AVR 15KVA
• Porte coulissante motorisée (Only V650G & V850G)
• Transformateur 15KVA
• Tour à signaux
• Service de messages courts (SMS)
• Système de surveillance à distance
• Super Finish Circuit

Caractéristiques techniques

• Modèle : V650G Plus
• Série : G Plus Series
• Taille maxi de la pièce : 1000 x 700 x 345 mm
• Poids maxi de la pièce : 800 kg
• Déplacement X/Y : 650 x 400 mm
• Déplacement U/V : 160 x 160 mm
• Déplacement Z : 350 / 410 / 500 mm (hauteur submergée 310 mm)
• Diamètre du fil : 0,15 - 0,3 mm
• Axes commandés : 5 axes servo-moteur AC
• Angle de conicité maxi : ±30° / 100 mm (avec guide diamant large et buse)
• Dimensions machine : 2520 x 2720 x 2290 mm
• Poids machine : 4400 kg
• Capacité réservoir d’eau : 850 L
