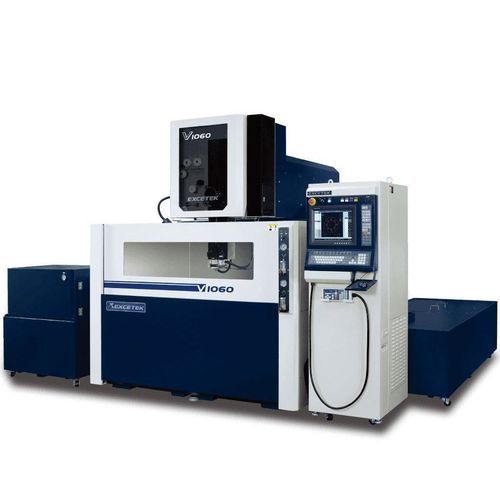

Machine d'électroérosion wire EDM V1060

de haute précisionde précisionCNC

Description courte
X/Y axes : 1000 x 600 mm
Axes U/V : 160 x 160 mm (260 x 260 mm)
Axe Z : 350 / 500 mm

Spécification (aperçu)
V1060 - Z350 / Z500
Taille maxi pièce : 1500 x 1000 x 345 mm (495 mm)
Diamètre du fil : 0,2 - 0,33 mm
Poids maxi pièce : 3000 kg
Nombre d'axes commandés : 5 axes servomoteur AC
Course table X Y : 1000 x 600 mm
Angle de conicité maximum : ±30°/100 mm avec guide diamant large et buse
Course axes U & V : 160 x 160 mm (260 x 260 mm)
Dimensions machine : 3460 x 3260 x 2310 mm (Z350) ; 4210 x 3260 x 2390 mm (Z500)
Course axe Z : 350 / 500 mm
Poids machine : V1060 - Z350 / Z500 : 7300 / 7650 kg
Capacité réservoir : V1060 - Z350 / Z500 : 1800 / 2500 L
Course Z optionnelle : 500 mm (hauteur immergée 500 mm)

Structure mécanique

• Conception en treillis rigide U, V
• Table en acier inoxydable dureté HRC 50°
• Pièces moulées conçues sur la base d'analyses FEA pour augmenter la rigidité
• Base machine à empattement extra large
• Bras inférieur refroidi par eau pour éviter la dilatation thermique et améliorer la précision ; nervures optimisées par FEA pour l'équilibre thermique

Précision & Mouvement

• Distance étendue entre les guides linéaires pour la précision
• Traitement cryogénique des vis à billes de classe C1
• Vis à billes supportée des deux côtés et entraînée par servomoteur AC haute résolution, permettant des pas micro jusqu'à 1 µm
• Calibration laser et compensation d'erreur de pas
• Règle linéaire en boucle fermée disponible en option
• Structure lourde en fonte comme base de précision

Mode d'usinage intelligent & Électronique

• Calcul haute fréquence et contrôle d'impulsion
• Système embarqué réduisant la charge du contrôle
• Réseaux RS-485 pour communication de groupes de modules
• Fonctions CRC pour vérifier l'intégrité des données reçues
• Puces ASIC utilisées pour augmenter la stabilité des circuits
• Fonctions watchdog pour autoprotection
• Retour d'étincelage en temps réel (RTS) pour une érosion stable et un temps de réponse court pour ajuster les décharges inefficaces
• Système générateur AC Electrolysis Free (EF) pour améliorer la performance de coupe
• Solution court-circuit : circuit de décharge spécial pour éliminer les conditions de court-circuit lors du filetage/désalignement et améliorer l'efficacité d'usinage

Enfilage automatique du fil (AWT)

• Enfilage au point de rupture avec fonction de recuit pour améliorer la rectitude du fil ; enfilage au point de rupture en cours d'usinage avec fiabilité quasi 100% sans revenir au trou de départ
• Enfilage en immersion : possible pendant l'usinage immergé sans vider le bac
• Usinage multi-trous : en cas d'échec de réenfilage, le système saute le trou, enregistre sa position et reprend ultérieurement pour compléter la coupe
• Capacités AWT Monitor et AWT Result Monitor
• Enfilage par jet d'eau pour pièces hautes ; fonction jet d'eau permettant l'enfilage jusqu'à 500 mm d'épaisseur

Commande / Interface

• Dispositif CNC : PC industriel
• CPU : Pentium 64-bit haute vitesse
• Interface opérateur : écran tactile LCD 15", clavier, souris
• Interfaces d'entrée : LAN, clé USB, disquette, RS-232
• Capacité mémoire : carte CF 512 MB
• Unité de commande min. : 0,0001 mm
• Dimension programmable max. : ±9999,9999 mm
• Unité : basculable métrique / pouce
• Système modulaire avec LED sur modules E/S pour maintenance et indication d'état
• Fonctions Watch Dog et télécommande (accessoire standard)

Finition de surface
Super Finish Circuit (option) : technologie de finition de surface haute fréquence permettant d'obtenir une rugosité inférieure à Ra 0,2 µm en une seule passe avec 4 surfaçages. Convient pour des matériaux tels que SKD-11 jusqu'aux épaisseurs spécifiées.

Accessoires
Accessoires standard

• Résine échangeuse d'ions x 10 L
• Filtre papier x 2 pcs
• Guide diamant x 2 pcs
• Buse de nettoyage supérieure et inférieure x 2 jeux
• Plaques d'alimentation x 2 pcs
• Fil de laiton x 1 bobine
• Outil de serrage x 1 jeu
• Gabarit d'alignement vertical x 1 jeu

Options

• Règle linéaire axes XY
• Axe W
• Poutre de serrage
• Jumbo Feeder L-50A
• AWT (Automatic Wire Threading)
• Porte double
• AVR 15KVA
• Transformateur 15KVA
• Service de messages courts (SMS)
• Tour de signalisation
• Système de surveillance à distance
• Super Finish Circuit

Caractéristiques supplémentaires notables

• Enfilage par recuit pour améliorer la rectitude du fil
• RTS (Real Time Sparking) à réponse courte pour améliorer l'efficacité de coupe
• Base de données de technologies de coupe et assistant icônes pour l'utilisateur sur paramètres & maintenance

Spécifications techniques

• Modèle : V1060 (Z350 / Z500)
• Course table (X x Y) : 1000 x 600 mm
• Course U & V : 160 x 160 mm (option 260 x 260 mm)
• Course axe Z : 350 mm ou 500 mm (option)
• Taille maxi pièce : 1500 x 1000 x 345 mm (495 mm)
• Diamètre du fil : 0,2 - 0,33 mm
• Poids maxi pièce : 3000 kg
• Axes contrôlés : 5 axes servomoteur AC
• Dimensions machine : 3460 x 3260 x 2310 mm (Z350) / 4210 x 3260 x 2390 mm (Z500)
• Poids machine : 7300 kg (Z350) / 7650 kg (Z500)
• Capacité réservoir : 1800 L (Z350) / 2500 L (Z500)
• Angle de conicité maximal : ±30°/100 mm avec guide diamant large et buse
• Accessoires standards et optionnels comme listés ci‑dessus
