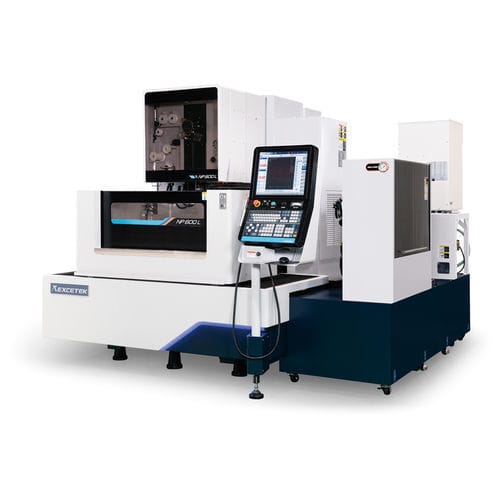

Machine d'électroérosion wire EDM NP600L

de précisionCNC

Description succincte Axes X/Y : 600 x 400 mm Axes U/V : 160 x 160 mm Axe Z : 410 mm (option) Points forts

• Conformité TUV CE : sécurité, design ergonomique et facilité d'utilisation.
• Porte coulissante motorisée pour économiser l'espace d'installation et permettre un fonctionnement léger.

Spécifications

• Modèle : NP600L (Type immergé)
• Taille maximale de la pièce : 1000 x 700 x 345 mm
• Diamètre du fil : 0,15 - 0,3 mm
• Poids maximal de la pièce : 800 kg
• Nombre d'axes contrôlés : Moteur linéaire axe XY, servomoteur AC axe UV Z
• Course de table X Y : 600 x 400 mm
• Angle de cône maximal : ±30° / 100 mm avec guide diamanté large et buse
• Course des axes U & V : 160 x 160 mm
• Dimensions de la machine : 2670 x 2965 x 2300 mm
• Course de l'axe Z : 410 mm (option)
• Poids de la machine : 4700 kg

Réservoir diélectrique

• Capacité du réservoir : 900 L
• Désionisateur : automatique
• Filtre à papier : 2 pcs
• Chiller : automatique

Caractéristiques

Haute précision

• Smart Corner Control
• Stable Discharge processing
• Super Finish Circuit (SFC) for improved accuracy

Efficacité

• DPM module
• Contrôle précis des marques
• Système générateur sans électrolyse (EF)

Rendement

• Contrôle d'accès intelligent
• Réduction de la consommation de fil
• Tarification économique
• Réduction de la consommation de fil
• Tarification économique
• Réduction de la consommation de fil
• Tarification économiqueéconomique

Mise en réseau intelligente

• Gestion du moniteur à distance
• Connecteur du contrôleur
• Moniteur portable

Automation

• Filage automatique à grande vitesse (AWT)
• Transfert de la pièce par bras robotisé
• Mesure et correction automatiques de la sonde

Caractéristiques de la machine

• Conception rigide en U, V
• Table de travail en acier inoxydable avec dureté HRC 50°
• Fonte de la machine conçue sur la base d'une analyse FEA pour augmenter la rigidité
• Socle de la machine extra-large

Système d'entraînement du moteur à arbre linéaire La machine assure un contrôle constant de la température afin d'améliorer la précision de l'usinage en réduisant la chaleur générée par le moteur linéaire. La circulation de l'eau réduit la température du champ magnétique du moteur linéaire, offrant une poussée élevée, une grande efficacité et une faible consommation d'énergie. Une règle numérique haute résolution de 0,1 μm et un contrôleur permettent un formage de haute précision et une finition ultrafine. Amélioration de l'opérabilité

• Interface graphique / IHM conviviale avec conception ergonomique
• Fonctions de positionnement des pièces, informations de maintenance et de diagnostic, et fonctions de recherche de données technologiques

Table en acier inoxydable trempé à 4 côtés

• Sécurité certifiéeTUV et conception métallique
• Porte coulissante motorisée pour économiser l'espace d'installation et permettre un fonctionnement léger

Filage automatique du fil

• Capacité de filetage immergé de 200 mm
• Filetage d'une épaisseur de 400 mm au point de rupture
• Système de filetage automatique à grande vitesse : pour une épaisseur de pièce de 100 mm - recuit et coupe du fil : 10 sec, filetage : 10 sec
• La conception fiable de l'AWT permet un fonctionnement continu sans personnel 24 heures sur 24 et peut fileter à partir du point de rupture du fil
• La fonction de jet d'eau permet de fileter des pièces jusqu'à 500 mm

Système de mesure en ligne La mesure et l'étalonnage en ligne avant l'usinage réduisent considérablement le temps d'étalonnage. Des macros de mesure automatiques calibrent le point de référence pour améliorer la précision de l'usinage. Après l'usinage, la mesure directe sur table évite les erreurs dues au démontage/remontage de la pièce.

• Compensation automatique de la planéité 3D de la pièce
• Compensation automatique du parallélisme (AR)
• Mesure automatique du point de référence de l'usinage
• Processus avec filetage automatique AWT
• Poursuite automatique de l'usinage de la pièce suivante

Technologie de coupe (tableau) Type | Sans contrôle | Avec contrôle A | 0 | 0 B | 0 ~ -2 µm | -8 ~ -10 µm C | 0 | 0 D | 0 ~ -2 µm | -8 ~ -10 µm Accessoire

Accessoires standard

• Échelle linéaire axe XY
• Fil en laiton x 1 bobine
• AWT (enfilage automatique du fil)
• Outil de serrage x 1 jeu
• Résine échangeuse d'ions x 10 L
• Gabarit d'alignement vertical x 1 jeu
• Résine échangeuse d'ions x 10 L
• Gabarit d'alignement vertical x 1 jeu
d'alignement vertical x 1 jeu
• Filtre en papier x 2 pièces
• Guide diamant x 2 pièces
• Buse de rinçage supérieure et inférieure x 2 jeux
• Plaques d'énergisation x 2 pièces

Options

• Poutre de serrage
• Axe W-Axe
• AVR 15 KVA
• Jumbo Feeder L-50A
• Transformateur 15 KVA
• Porte avant automatique (Seulement NP600L)
• Short Message Service (SMS)
• Tour de signalisation
• Système de surveillance à distance
• Système de mesure automatique
• Circuit Super Finish

Caractéristiques / spécifications techniques

• Modèle : NP600L
• Déplacement de la table (X x Y) : 600 x 400 mm
• Déplacement des axes U/V : 160 x 160 mm
• Déplacement de l'axe Z (option) : 410 mm
• Taille maximale de la pièce : 1000 x 700 x 345 mm
• Poids maximal de la pièce : 800 kg
• Diamètre du fil : 0,15 - 0.3 mm
• Dimensions de la machine (L x L x H) : 2670 x 2965 x 2300 mm
• Poids de la machine : 4700 kg
• Capacité du réservoir diélectrique : 900 L
• Désionisateur : automatique ; Filtre à papier : 2 pièces ; Unité de refroidissement : automatique
• Axes : Moteur linéaire XY ; servo AC UV & Z (Z en option)
