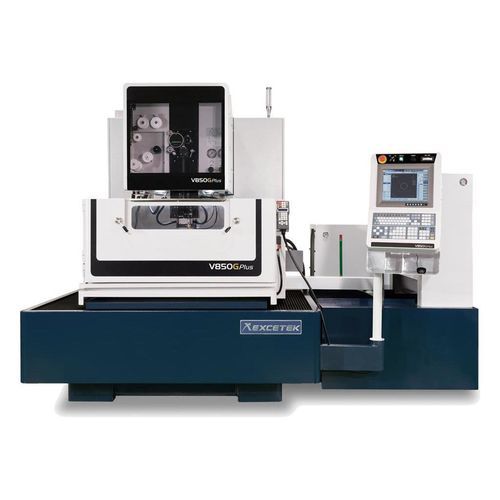

Machine d'électroérosion à fil V850G Plus

wire EDMCNC

Description courte
Machine d'électroérosion à fil pour usinage de précision avec axes X/Y 800 x 500 mm, U/V 160 x 160 mm, Z 350 mm (hauteur immergée 310 mm).

Présentation

• Série G Plus conçue pour des opérations de coupe au fil et pour l'usinage automatisé.

Caractéristiques

• Fonctions Smart & Easy : plusieurs technologies de coupe, interface intuitive, accès à distance et fonctions d'exploitation conviviales.
• AWT haute vitesse fiable : filetage automatique pour fentes et filetage immergé, réduisant l'intervention opérateur en production multi-modèles.
• Amélioration des performances d'usinage : module DPM, stabilisateur de décharge, stratégies optimisées de contrôle d'angle, usinage de rayon manuel et nouveau circuit de finition micron pour minimiser les marques de fil.
• Économie d'énergie et faible coût d'exploitation : gestion intelligente de l'alimentation, compensation de consommation de fil et maintenance simplifiée.

Structure mécanique

• Conception robuste en treillis U/V.
• Table de travail en acier inoxydable trempée à HRC 50°.
• Semi-fonte et structure conçues par analyse FEA pour augmenter la rigidité.
• Base de machine extra-large.
• Bras inférieur refroidi par eau pour limiter la dilatation thermique et améliorer la précision.
• Structure en fonte comme assise de précision.

Mode d'usinage intelligent

• Panneau HMI graphique avec ergonomie d'utilisation.
• Fonctions de positionnement de la pièce.
• Informations de maintenance et diagnostic.
• Recherche de données technologiques et fonctions d'aide à l'opération.

Filetage automatique du fil

• Fonctionnement continu sans opérateur jour/nuit avec filetage automatique aux points de rupture optimaux.
• Fonction de recuit améliorant la rectitude du fil lors du filetage ; possibilité de réaliser le filetage au point de rupture sans revenir au trou de départ.
• Filetage immergé : filetage possible pendant l'usinage immergé sans vidanger la cuve.
• Usinage multi-trous : en cas d'échec de retraitement du fil, le système ignore le trou et enregistre sa position pour rappel ultérieur.
• Filetage assisté par jet d'eau pour pièces hautes ou usinage immergé.
• Exemples de cycles : recuit et coupe ~10 s ; filetage ~10 s (épaisseur pièce 100 mm). Filetage sous eau au point de rupture supporté pour grande épaisseur (ex. 800 mm).

Technologie de coupe

• Type A : Sans contrôle 0 | Avec contrôle 0
• Type B : Sans contrôle 0 ~ -2 µm | Avec contrôle -8 ~ -10 µm
• Type C : Sans contrôle 0 | Avec contrôle 0
• Type D : Sans contrôle 0 ~ -2 µm | Avec contrôle -8 ~ -10 µm

Système de surveillance à distance

• Surveillance à distance pour observer l'état de la machine et superviser les processus d'usinage.

Caractéristiques machine (niveau élevé)

• Contrôle de cône maximal ±30°/100 mm avec guide diamant large et buse.
• Améliorations de stabilité et de rigidité pour la précision et la fiabilité sur le long terme.

Accessoires
Accessoires standard

• Résine échangeuse d'ions x 10 L
• Filtre papier x 2 pcs
• Guide diamant x 2 pcs
• Buse de rinçage supérieure et inférieure x 2 ensembles
• Plates énergisantes x 2 pcs
• Fil de laiton x 1 bobine
• Outil de serrage x 1 ensemble
• Gabarit d'alignement vertical x 1 ensemble

Options

• Règle linéaire axes XY
• Axe W
• Poutre de serrage
• Alimenteur Jumbo L-50A
• AWT (Automatic Wire Threading)
• Porte double
• AVR 15KVA
• Porte coulissante motorisée (Only V650G & V850G)
• Transformateur 15KVA
• Tour signal
• Service de messages courts (SMS)
• Système de surveillance à distance
• Super Finish Circuit

Caractéristiques techniques

• Dénomination commerciale : V850G Plus
• Taille maxi pièce : 1100 x 850 x 345 mm
• Poids maxi pièce : 1100 kg
• Course axes X/Y : 800 x 500 mm
• Course axes U/V : 160 x 160 mm
• Course axe Z : 350 mm (hauteur immergée 310 mm)
• Diamètre du fil : 0,15 - 0,3 mm
• Nombre d'axes commandés : servomoteur AC 5 axes
• Angle de cône maxi : ±30° / 100 mm avec guide diamant large et buse
• Dimensions machine : 2840 x 2900 x 2290 mm
• Poids machine : 5000 kg
• Capacité réservoir d'eau : 1050 L
