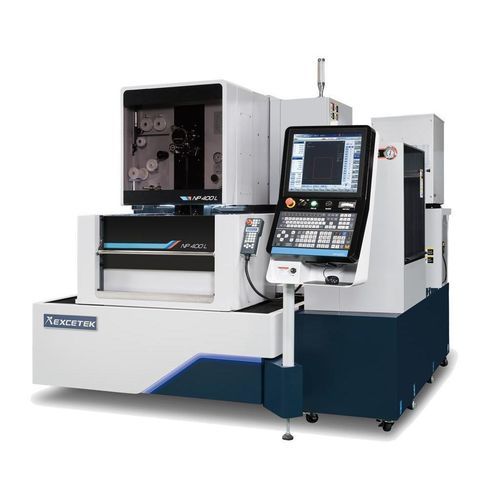

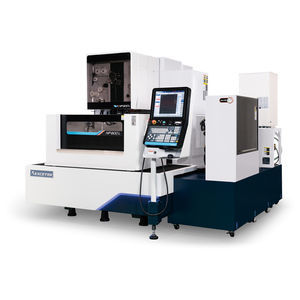

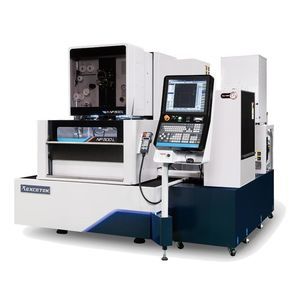

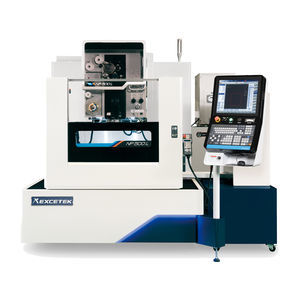

Machine d'électroérosion à fil NP400L

wire EDMde précisionCNC

Description succincte Axes X/Y : 400 x 300 mm Axes U/V : 80 x 80 mm Axe Z : 220 mm Points forts

• Conforme à TUV CE, à la fois la sécurité et la conception souhaitée avec un fonctionnement facile.
• La conception de la porte coulissante de puissance de l'électroérosion à fil de haute précision pour économiser l'espace d'installation et le fonctionnement léger.

Spécifications Machine d'électroérosion à fil de haute précision NP400L (type submergé) Taille maximale de la pièce à usiner : 750 x 550 x 215 mm Diamètre du fil : 0,15 - 0,3 mm Poids maximal de la pièce : 500 kg Nombre d'axes contrôlés : Moteur linéaire pour l'axe XY, servomoteur AC pour l'axe UV Z Course de la table X Y : 400 x 300 mm Angle de conicité maximal : ±22° / 80 mm avec un guide diamanté large et une buse Course des axes U et V : 80 x 80 mm Dimensions de la machine : 2260 x 2525 x 2100 mm Course de l'axe Z : 220 mm Poids de la machine : 3050 kg Réservoir électrique Capacité du réservoir : 650 L Déionisateur : automatique Filtre en papier : 2 pièces Unité de refroidissement : automatique Structure mécanique - Points clés Haute précision

• Contrôle intelligent des angles, traitement stable de la décharge, circuit de super finition (SFC) pour une plus grande précision.

Efficacité

• Module PDM, contrôle de marque de précision, système de génération sans électrolyse (EF).

Efficacité

• Contrôle d'accès intelligent, Réduction de la consommation de fil, Prix économique concerné.

Mise en réseau intelligente

• Gestion de moniteur à distance, connecteur de contrôleur, moniteur de périphérique portable.

Automatisation

• Filage automatique à grande vitesse, transfert de la pièce par le bras robotisé, mesure et correction automatique de la sonde.

Caractéristiques de la machine

• Conception rigide en U, V
• Table de travail en acier inoxydable avec dureté HRC 50°
• Coulée de la machine conçue sur la base d'une analyse FEA pour augmenter la rigidité
• Base de la machine avec conception extra large

Système d'entraînement du moteur à arbre linéaire La machine assure un contrôle constant de la température pour améliorer la précision de l'usinage en réduisant la chaleur du moteur linéaire. La circulation de l'eau réduit la température générée par le moteur linéaire ; forte poussée, haute efficacité et faible consommation d'énergie. Les caractéristiques comprennent une règle numérique haute résolution de 0,1 μm et un contrôleur pour un formage de haute précision et une finition ultrafine. Amélioration de l'opérabilité

• Panneau IHM ergonomique de pointe, facile à utiliser
• Fonction de positionnement de la pièce, informations de maintenance et de diagnostic, fonction de recherche de données technologiques, interface graphique et fonctions utiles

Table en acier inoxydable trempé à 4 côtés

• CertifiéTUV pour la sécurité et la conception métallique
• Conception de la porte coulissante pour économiser l'espace d'installation et permettre un fonctionnement léger

Filage automatique du fil

• Capacité de filetage immergé de 200 mm ; filetage d'une épaisseur de 400 mm au point de rupture
• Système de filetage automatique à grande vitesse : recuit et coupe du fil ~10 sec ; filetage ~10 sec
• Conception AWT fiable permettant un fonctionnement continu sans personnel 24 heures sur 24 ; peut fileter à partir du point de rupture du fil ; la fonction de jet d'eau permet de fileter des pièces jusqu'à 500 mm

Mesure en ligne et usinage de pièces multiples

• Mesure et étalonnage en ligne avant l'usinage pour réduire le temps d'étalonnage ; la mesure automatique étalonne le point de référence
• Mesure directe en ligne après l'usinage pour éviter les erreurs dues au démontage/montage
• Compensation automatique de la planéité 3D et du parallélisme (AR), mesure automatique du point de référence, passage automatique à la pièce suivante

Technologie de coupe (table) Type | Sans contrôle | Avec contrôle A | 0 | 0 B | 0 ~ -2 µm | -8 ~ -10 µm C | 0 | 0 D | 0 ~ -2 µm | -8 ~ -10 µm Accessoire Accessoires standard

• Échelle linéaire pour l'axe XY
• Fil en laiton x 1 bobine
• AWT
• Outil de serrage x 1 jeu
• Résine échangeuse d'ions x 10 L
• Gabarit d'alignement vertical x 1 jeu
• Gabarit d'alignement vertical x 1 jeu
• Résine échangeuse d'ions x 10 L d'alignement vertical x 1 jeu
• Filtre en papier x 2 pièces
• Guide diamant x 2 pièces
• Buse de rinçage supérieure et inférieure x 2 jeux
• Plaques d'énergisation x 2 pièces

Options

• Poutre de serrage
• Axe W
• AVR 15 KVA
• Jumbo Feeder L-50A
• Transformateur 15 KVA
• Short Message Service (SMS)
• Tour de signalisation
• Système de surveillance à distance
• Système de mesure automatique
• Circuit Super Finish

Caractéristiques / spécifications techniques

• Modèle : NP400L
• Déplacement de la table (X x Y) : 400 x 300 mm
• Déplacement des axes U & V : 80 x 80 mm
• Déplacement de l'axe Z : 220 mm
• Dimensions maximales de la pièce : 750 x 550 x 215 mm
• Poids maximal de la pièce : 500 kg
• Diamètre du fil : 0,15 - 0.3 mm
• Angle de cône maximal : ±22° / 80 mm (avec guide diamanté large et buse)
• Dimensions de la machine (L x P x H) : 2260 x 2525 x 2100 mm
• Poids de la machine : 3050 kg
• Capacité du réservoir diélectrique : 650 L
• Désionisateur : auto
• Filtre à papier : 2 pcs
• Chiller : auto
