Machine d'électroérosion à fil VG400

wire EDMà grande vitesseCNC

Aperçu

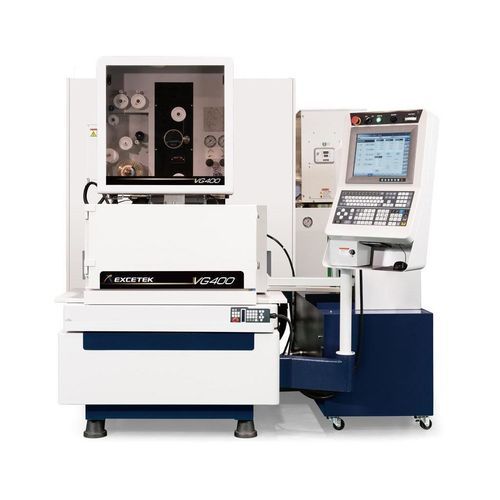

Machine d'électroérosion à fil haute vitesse VG400 conçue pour l'usinage de précision 5 axes. Courses principales : X/Y 400 x 300 mm, U/V 80 x 80 mm, Z 220 mm. Empreinte compacte avec structure moulée lourde pour une précision stable.

Spécification (résumé)

• Taille machine : 2100 x 2300 x 2200 mm
• Course X/Y : 400 x 300 mm
• Course U/V : 80 x 80 mm
• Course Z : 220 mm
• Axes : 5 axes commandés par servomoteurs AC
• Angle de conicité max : ±22° / 100 mm (avec guide diamant large et buse)
• Poids machine : 2700 kg

Structure mécanique

• Conception en treillis rigide U/V pour minimiser les déformations
• Table de travail en acier inox HRC 50° pour résistance à l'usure
• Structure moulée calculée par éléments finis (FEA) pour augmenter la rigidité
• Base machine extra-large pour améliorer la stabilité
• Bras inférieur refroidi par eau pour limiter la dilatation thermique et maintenir la précision
• Fondation en fonte robuste pour des opérations de précision

Fonctionnalités Smart & Easy / AWT et productivité

• Technologies de découpe variées avec interface opérateur intuitive
• Surveillance distante et options de connectivité pratiques
• Enfilage automatique du fil (AWT) haute vitesse et fiable : enfilage en fente et en immersion pour réduire l'intervention opérateur
• Fonctionnement continu sans opérateur avec ré-enfilage automatique au point de rupture pour cycles prolongés

Amélioration des performances d'usinage

• Module DPM et stabilisateur de décharge pour conditions de coupe stables
• Stratégie avancée de contrôle des coins et modes d'usinage de rayons manuels
• Réduction des marques de fil lors des approches
• Circuits de finition micron pour une meilleure qualité de surface

Économie d'énergie et coût réduit d'exploitation

• Gestion intelligente de l'énergie pour réduire la consommation
• Compensation de consommation de fil pour limiter le gaspillage
• Maintenance accessible pour réduire les temps et coûts d'entretien

Caractéristiques machine (supplémentaires)

• Table de travail en acier inox (HRC 50°)
• Guide diamant large et buse pour contrôle précis de la conicité
• Composants refroidis par eau pour stabiliser le comportement thermique

Mode d'usinage intelligent & Interface graphique

• Panneau HMI ergonomique avec fonctions graphiques pour une utilisation simple
• Aides au positionnement et au réglage des pièces
• Informations de maintenance et diagnostic disponibles sur l'HMI
• Recherche des données technologiques et assistance à l'écran

Enfilage automatique du fil (AWT)

• Enfilage au point de rupture avec recuit pour améliorer la rectitude du fil et la fiabilité sans retour au trou de départ
• Enfilage en immersion pris en charge (pas besoin de vider/remplir le bac)
• Usinage multi-trous : possibilité d'ignorer et d'enregistrer les trous non ré-enfilés pour les terminer ultérieurement
• Enfilage assisté par jet d'eau pour pièces hautes ou en immersion
• Temps typiques d'enfilage/recuit selon l'épaisseur de la pièce (exemples fournis par le constructeur)

Technologie de coupe (résultats)

• Type A : Sans contrôle 0 | Avec contrôle 0
• Type B : Sans contrôle 0 ~ -2 µm | Avec contrôle -8 ~ -10 µm
• Type C : Sans contrôle 0 | Avec contrôle 0
• Type D : Sans contrôle 0 ~ -2 µm | Avec contrôle -8 ~ -10 µm

Système de surveillance à distance

• Option de surveillance à distance pour le suivi de production

Accessoires standard

• Résine échangeuse d'ions x 10 L
• Filtre papier x 2 pcs
• Guide diamant x 2 pcs
• Buse de rinçage supérieure et inférieure x 2 jeux
• Plaques d'alimentation x 2 pcs
• Fil de laiton x 1 bobine
• Outil de serrage x 1 jeu
• Gabarit d'alignement vertical x 1 jeu

Options

• Échelle linéaire pour axes XY
• Axe W
• Faisceau de serrage
• Jumbo Feeder L-50A
• AWT en option sur certaines configurations
• Double porte
• AVR 15KVA
• Transformateur 15KVA
• Tour signalisation
• Service de messages courts (SMS)
• Système de surveillance à distance (option)
• Super Finish Circuit

Spécifications techniques

• Modèle : VG400
• Taille machine : 2100 x 2300 x 2200 mm
• Course X/Y : 400 x 300 mm
• Course U/V : 80 x 80 mm
• Course Z : 220 mm
• Axes : 5 axes contrôlés par servomoteurs AC
• Angle de conicité max : ±22° / 100 mm (avec guide diamant large et buse)
• Poids machine : 2700 kg
• Dureté de la table : table inox HRC 50°
• Fonctions clés : Enfilage automatique du fil (y compris enfilage en immersion et en point de rupture), module DPM, stabilisateur de décharge, stratégies de contrôle des coins, circuit de finition micron
• Accessoires standard et nombreuses options usine pour automatisation, alimentation, surveillance et finition
