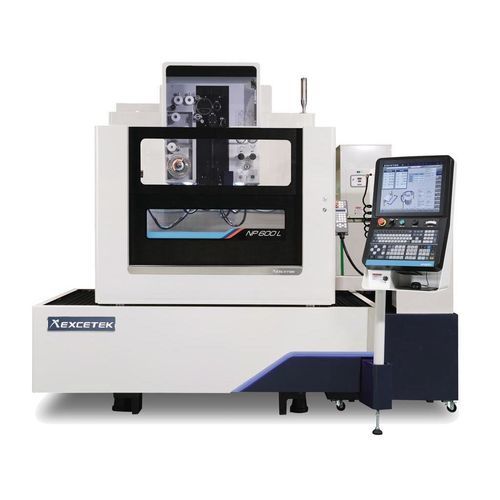

Machine d'électroérosion à fil NP600L CE

wire EDMde précisionCNC

Brève description
Machine électroérosion à fil type immergé NP600L CE. Course table X/Y : 600 × 400 mm. Course U/V : 160 × 160 mm. Course Z en option : 410 mm.

Aperçu

• Conformité TUV CE pour la sécurité et la conformité réglementaire.
• Porte coulissante motorisée à l'avant pour réduire l'encombrement d'installation et faciliter la manipulation.

Spécifications (Type immergé)

• Modèle : NP600L CE (Type immergé)
• Taille maxi pièce : 1000 × 700 × 345 mm
• Diamètre fil : 0,15–0,3 mm
• Poids maxi pièce : 800 kg
• Contrôle des axes : moteur linéaire XY ; servomoteurs AC pour U/V et Z
• Course table (X × Y) : 600 × 400 mm
• Course U & V : 160 × 160 mm
• Course Z : 410 mm (option)
• Angle de conicité maxi : ±30° / 100 mm (avec guide diamant large et buse)
• Dimensions machine (L × l × H) : 2670 × 2965 × 2300 mm
• Poids machine : 4700 kg

Cuve diélectrique

• Capacité cuve : 900 L
• Désioniseur : automatique
• Filtre papier : 2 pcs
• Unité de refroidissement : automatique

Caractéristiques

• Haute précision
  • Contrôle intelligent des angles
  • Traitement par décharge stable
  • Super Finish Circuit (SFC) pour une précision accrue
• Efficacité
  • Module DPM
  • Contrôle de repères de précision
  • Système générateur Electrolysis Free (EF)
• Rentabilité
  • Contrôle d'accès intelligent
  • Réduction de consommation de fil
  • Tarification compétitive
• Réseautage intelligent
  • Gestion de supervision à distance
  • Connectivité du contrôleur
  • Surveillance via appareil portable
• Automatisation
  • Auto Wire Threading (AWT) haute vitesse
  • Transfert de pièce par bras robotisé
  • Mesure automatique par sonde et correction

Caractéristiques mécaniques et de la machine

• Conception rigide de la structure U/V
• Table en acier inoxydable dureté HRC 50°
• Pièces moulées conçues selon analyse FEA pour augmenter la rigidité
• Base machine extra-large pour la stabilité

Système d'entraînement à moteur linéaire
Le système intègre un contrôle actif de la température par circulation d'eau pour minimiser la dérive thermique. Une règle numérique haute résolution 0,1 μm et un contrôleur permettent un positionnement précis et des finitions ultra-fines tout en conservant une forte poussée et une faible consommation d'énergie.

Ergonomie améliorée

• Sécurité certifiée TUV et design extérieur en métal
• Porte coulissante motorisée économisant de l'espace et facilitant l'accès

Auto Wire Threading (AWT) et performances de filetage

• AWT haute vitesse pour épaisseur de pièce jusqu'à 100 mm
• Trempage et coupe du fil : 10 s
• Temps de filetage : 10 s
• Capacité de filetage immergé : 200 mm
• Filetage sur 400 mm d'épaisseur au point de rupture
• Fonction jet d'eau permettant le filetage pour pièces jusqu'à 500 mm

Mesure en ligne et automatisation
La mesure et l'étalonnage en ligne avant usinage réduisent le temps de réglage. Des macros automatisent la mesure et l'étalonnage des points de référence pour améliorer la précision. La mesure directe sur table après usinage évite les erreurs liées aux cycles démontage/montage. L'usinage multi-pièces prend en charge la compensation automatique de planéité 3D, la compensation de parallélisme (AR), la mesure automatique des références et le traitement séquentiel.

Technologie de coupe (tableau exemple)
Type | Sans contrôle | Avec contrôle
A | 0 | 0
B | 0 ~ -2 µm | -8 ~ -10 µm
C | 0 | 0
D | 0 ~ -2 µm | -8 ~ -10 µm

Accessoires
Accessoires standards

• Règle linéaire axe XY
• Fil laiton × 1 bobine
• AWT
• Jeu d'outils de bridage × 1
• Résine échangeuse d'ions × 10 L
• Gabarit d'alignement vertical × 1
• Filtre papier × 2 pcs
• Guide diamant × 2 pcs
• Buses de rinçage sup./inf. × 2 jeux
• Plaques d'alimentation × 2 pcs

Options

• Barre de bridage
• Axe W
• AVR 15 KVA
• Jumbo Feeder L-50A
• Transformateur 15 KVA
• Porte avant automatique (Only NP600L)
• Service de messages courts (SMS)
• Tour d'indication
• Système de surveillance à distance
• Système de mesure automatique
• Super Finish Circuit

Spécifications techniques

• Modèle : NP600L CE (Type immergé)
• Taille maxi pièce : 1000 × 700 × 345 mm
• Course table (X × Y) : 600 × 400 mm
• Course U & V : 160 × 160 mm
• Course Z : 410 mm (option)
• Diamètre fil : 0,15–0,3 mm
• Poids maxi pièce : 800 kg
• Axes contrôlés : moteur linéaire XY ; servomoteur AC pour U/V et Z
• Angle de conicité maxi : ±30° / 100 mm (avec guide diamant large et buse)
• Dimensions machine (L × l × H) : 2670 × 2965 × 2300 mm
• Poids machine : 4700 kg
• Capacité cuve diélectrique : 900 L
• Désioniseur : automatique
• Filtre papier : 2 pcs
• Unité de refroidissement : automatique
