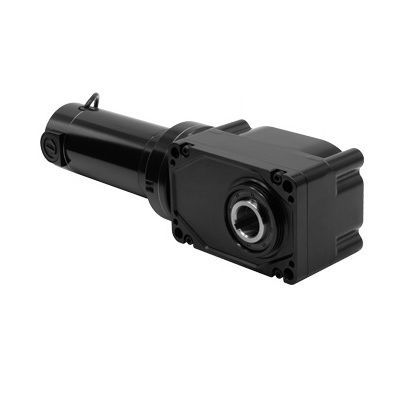

Motoréducteur DC 3046

à balaisorthogonalà arbre creux

Produit
Modèle 3046, Série 30H3. Motoréducteur DC à arbre creux et angle droit conçu pour des applications industrielles basse vitesse et couple élevé.

Spécifications

• Vitesse (tr/min) : 13
• Couple nominal : 1280 lb-in
• Couple de pointe : 2676 lb-in
• Tension nominale : 24 VDC
• Courant : 14 A
• Puissance moteur : 1/3 HP (0,333 HP décimal)
• Rapport de réduction : 200
• Capacité de charge radiale : 708 lbs
• Longueur XH : 16,37 in
• Poids : 24 lbs
• Type de produit : 33A7FEPM-30H3
• ID schéma de connexion : 07410101

Plans CAO

• Télécharger PDF
• Télécharger DWG
• Télécharger STEP

Schéma de câblage

• Schéma de câblage 07410101 (disponible en PDF téléchargeable)

Fiches de données de sécurité

• Fiche de sécurité du lubrifiant pour motoréducteurs type 33A7-25H2 et 33A7-30H3 (disponible en PDF téléchargeable)

Accessoires optionnels

• Kit de fixation base pour motoréducteurs 30H3 à arbre creux [modèle 0959]
• Kit IP-44 pour moteurs 33A [modèle 0977]
• Kit arbre 30H3 1-1/4-inch / arbre simple / acier résistant à la fatigue [modèle 0930]
• Kit arbre pour encodeur [modèle 0964]
• Kit boîte de jonction en zinc moulé pour moteurs et motoréducteurs 33A, 34R, 42A, 42R et 48R [modèle 0984]
• Kit boîte de jonction métrique en zinc moulé avec borne pour 33A, 34R, 42A, 42R et 48R [modèle 1984]
• Grande boîte de jonction en zinc moulé pour moteurs et motoréducteurs stock 34R, 42R, 48R, 42R-FX, 33A, 42A [modèle 0986]

Caractéristiques standard

• Les performances des modèles 24 VDC sont basées sur l'alimentation en courant continu.
• Le moteur 33A fournit un fort couple de démarrage, une vitesse réglable et des performances prévisibles selon les conditions d'utilisation. TENV. Classe F.
• Alesage d'arbre creux de 1,25 pouce.
• Une protection de sortie d'arbre en plastique fournie avec chaque motoréducteur.
• Montage en face via quatre trous taraudés ou boulons traversants.
• Boîtier de engrenage non ventilé; montage dans toute orientation. Graisse performante; motoréducteurs lubrifiés à vie.
• Plus efficace que des modèles à vis sans fin de taille similaire.
• Compatible encodeur avec kit arbre pour encodeur vissable optionnel modèle 0964. (Les modèles standard sont fournis avec couvercle d'usine sur l'ouverture de l'arbre.)
• Brosses moteur pré-séparées pour performance optimale et fonctionnement silencieux.
• L'arbre creux élimine le besoin d'accouplements d'arbre et d'accessoires de montage supplémentaires.
• Supports de base/pieds optionnels – modèle 0957 pour type 25H2, et modèle 0959 pour type 30H3.
• Kits d'arbre optionnels - modèle 0929 pour type 25H2 et 0930 pour type 30H3.

Caractéristiques / spécifications techniques

• Modèle : 3046
• Série : 30H3
• Vitesse (tr/min) : 13
• Couple nominal : 1280 lb-in
• Couple de pointe : 2676 lb-in
• Tension nominale : 24 VDC
• Courant : 14 A
• Puissance moteur : 1/3 HP (0,333 HP décimal)
• Rapport de réduction : 200
• Capacité de charge radiale : 708 lbs
• Longueur XH : 16,37 in
• Poids : 24 lbs
• Type de produit : 33A7FEPM-30H3
• ID schéma de connexion : 07410101
