Motoréducteur DC 3045

à balaisorthogonalà arbre creux

Aperçu

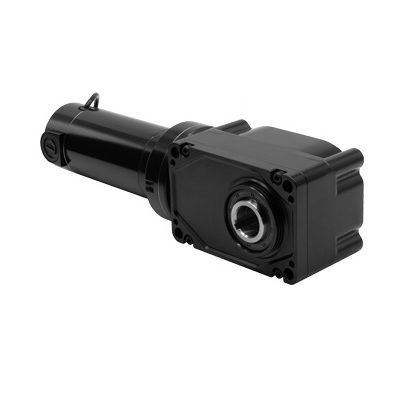

Série 30H3 réducteurs-moteurs DC à angle droit à arbre creux — Modèle 3045. La fiche produit répertorie les plans CAO, images, distributeurs et commandes compatibles pour le modèle 3045. L’unité est un réducteur-moteur à arbre creux et angle droit conçu pour une alimentation 24 V CC avec un moteur 33A. L’arbre creux supprime le besoin d’accouplements d’arbre ; une protection d’arbre en plastique est incluse. Montage en face via quatre taraudages ou boulons traversants. Carter non ventilé montable dans n’importe quelle orientation. Les réducteurs-moteurs sont lubrifiés à vie avec une graisse haute performance.

Caractéristiques
Vitesse (tr/min) : 16
Couple nominal (lb-in) : 1025
Tension nominale : 24 V CC
Courant (A) : 14 A
Couple de pointe (lb-in) : 2141
Puissance moteur : 1/3 HP
Rapport de réduction : 160
Charge radiale (lbs) : 708
Longueur XH (inch) : 16.37
Poids (lbs) : 24
Type de produit : 33A7FEPM-30H3
HP décimal : 0.333
Schéma de connexion : 07410101

Plans CAO & Documents

• Plans CAO disponibles pour le modèle 3045 : PDF, DWG, STEP (téléchargements listés sur la fiche produit).
• Schéma de câblage disponible (référence 07410101).
• Fiche de données de sécurité (lubrifiant) disponible pour les réducteurs-moteurs concernés (listée sur la fiche produit).

Caractéristiques standard

• Les performances des modèles 24 V CC sont basées sur une alimentation en courant continu.
• Le moteur 33A fournit un couple de démarrage élevé, une vitesse réglable et des performances prévisibles. TENV. Classe F.
• Alésage d’arbre creux : 1,25 pouces.
• Une protection d’arbre en plastique fournie avec chaque réducteur-moteur.
• Montage en face via quatre taraudages ou boulons traversants.
• Carter non ventilé montable dans n’importe quelle orientation. Graisse haute performance — lubrifié à vie.
• Plus efficace que des modèles à vis sans fin de taille similaire.
• Compatible avec encodeur via kit d’arbre encodeur vissable en option (modèle 0964). Les modèles standards sont fournis avec une protection d’usine sur l’ouverture d’arbre.
• Brosses moteur pré-siégées pour des performances optimales et un fonctionnement silencieux.
• L’arbre creux évite les accouplements d’arbre et le matériel de montage supplémentaire.
• Supports de base/patte et kits d’arbre optionnels disponibles (références sur la fiche produit).

Accessoires optionnels (listés sur la page)

• Kit de montage sur base pour réducteurs-moteurs 30H3 à arbre creux (modèle 0959)
• Kit IP-44 pour moteurs 33A (modèle 0977)
• Kit d’arbre 30H3 1-1/4 pouce / arbre unique / acier anti-fatigue (modèle 0930)
• Kit d’arbre pour encodeur (modèle 0964)
• Kit de boîte à bornes en fonte sous pression pour moteurs et réducteurs 33A, 34R, 42A, 42R et 48R (modèle 0984)
• Kit de boîte à bornes métrique en fonte sous pression avec barrette de connexion pour 33A, 34R, 42A, 42R et 48R (modèle 1984)
• Grande boîte à bornes en fonte sous pression pour 34R, 42R, 48R, 42R-FX, moteurs et réducteurs 33A, 42A (modèle 0986)

Caractéristiques / spécifications techniques

• Modèle : 3045
• Série : 30H3
• Type de moteur : 33A (TENV, Classe F)
• Vitesse : 16 tr/min
• Couple nominal : 1025 lb-in
• Couple de pointe : 2141 lb-in
• Tension nominale : 24 V CC
• Courant : 14 A
• Puissance moteur : 1/3 HP (0,333 décimal)
• Rapport de réduction : 160
• Capacité de charge radiale : 708 lbs
• Longueur XH : 16.37 inch
• Poids : 24 lbs
• Alésage arbre creux : 1,25 inch
• Référence schéma de connexion : 07410101
