Motoréducteur DC 3042

à vis sans finorthogonalà arbre creux

Présentation du produit

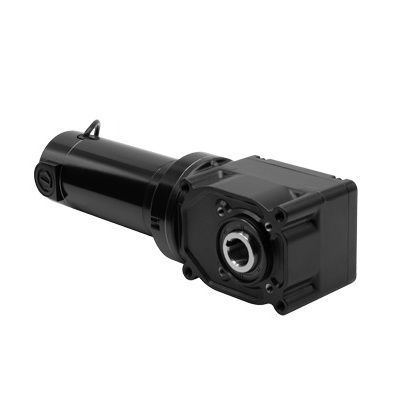

Série 25H2 moto-réducteur DC à angle droit à arbre creux, Modèle 3042. Moto-réducteur compact à angle droit avec arbre creux de 1 pouce, lubrifié à vie et conçu pour plusieurs orientations de montage. Adapté aux applications industrielles nécessitant un couple de démarrage élevé et une configuration d'entraînement en angle droit peu encombrante.

CAO & Documentation

• Dessins CAO : fichiers PDF, DWG et STEP disponibles pour le Modèle 3042
• Schéma de câblage disponible (référence schéma : 07410101)
• Fiche de données de sécurité disponible pour le lubrifiant utilisé avec les moto-réducteurs Type 33A7-25H2 et 33A7-30H3

Caractéristiques standard

• Les performances des modèles 24 VCC sont basées sur une alimentation en courant continu
• Le moteur 33A fournit un couple de démarrage élevé, une vitesse réglable et des performances prévisibles ; TENV, isolation Classe F
• Arbre creux 1 pouce (25,4 mm)
• Un capot de protection en plastique inclus avec chaque moto-réducteur
• Montage en face via quatre trous taraudés ou boulons traversants
• Boîtier d'engrenage non ventilé, montage dans n'importe quelle orientation ; graisse haute performance ; lubrifié à vie
• Plus efficient que les conceptions à vis sans fin de taille similaire
• Compatible encodeur avec kit d'arbre d'encodeur vissable en option Modèle 0964 (les modèles standards sont fournis avec un cache d'usine sur l'orifice d'arbre)
• Balais moteur pré-assis pour des performances optimales et un fonctionnement silencieux
• L'arbre creux évite l'utilisation d'accouplements et de matériels de montage supplémentaires
• Supports de base/plaques et kits d'arbre optionnels disponibles

Accessoires optionnels (exemples)

• Kit de montage sur base pour moto-réducteurs 25H2 à arbre creux (Modèle 0957)
• Kit IP-44 pour moteurs 33A (Modèle 0977)
• Kit d'arbre 25H2 1 pouce / arbre simple / acier anti-fatigue (Modèle 0929)
• Kit d'arbre pour encodeur (Modèle 0964)
• Kit de boîtier de bornes en alliage moulé sous pression pour moteurs 33A, 34R, 42A, 42R et 48R (Modèle 0984)
• Kit de boîtier de bornes métrique en alliage moulé sous pression avec bloc de connexion pour 33A, 34R, 42A, 42R et 48R (Modèle 1984)
• Kit d'équerre en L pour moto-réducteurs E, F et FX (Modèle 0969)

Caractéristiques techniques

• Vitesse (tr/min) : 42
• Couple nominal (lb-in) : 390
• Tension nominale : 24 VCC
• Courant (A) : 14
• Couple de pic (lb-in) : 813
• Puissance moteur : 1/3 HP
• Rapport de démultiplication : 60
• Charge radiale (lbs) : 575
• Longueur XH (pouce) : 14.82
• Poids (lbs) : 20
• Type de produit : 33A7FEPM-25H2
• HP décimal : 0.333
• Référence schéma de connexion : 07410101
