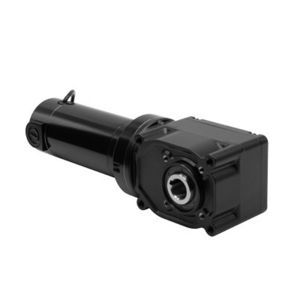

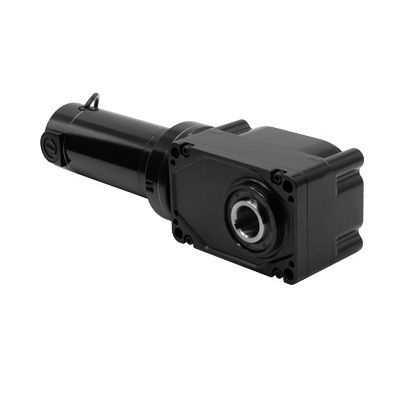

Motoréducteur DC Model 3044

à balaishypoïdeorthogonal

Produit
Modèle 3044 de la série 30H3 de motoréducteurs CC à angle droit et arbre creux. La page contient dessins CAO, images, schémas de câblage et fiches de données de sécurité applicables au modèle 3044.

Téléchargements disponibles

• Plans CAO : PDF, DWG, STEP (pour le modèle 3044)
• Schéma de câblage pour le diagramme de connexion 07410101
• Fiche de données de sécurité pour le lubrifiant utilisé avec ces motoréducteurs

Caractéristiques standard

• Les performances des modèles 24 VDC sont basées sur une alimentation en courant continu.
• Le moteur 33A fournit un couple de démarrage élevé, une vitesse réglable et des performances prévisibles dans diverses conditions. TENV. Classe F.
• Alésage d'arbre creux de 1.25 pouces.
• Un cache d'arbre en plastique est fourni avec chaque motoréducteur.
• Montage par face via quatre trous taraudés ou par boulons traversants.
• Boîtier de démultiplication non ventilé, montage dans n'importe quelle orientation. Graisse haute performance. Graissage à vie.
• Plus efficace que les modèles à vis sans fin de taille comparable.
• Compatible encodeur avec kit d'arbre encodeur vissable optionnel modèle 0964 (les modèles standard/en stock sont fournis avec un couvercle installé en usine sur l'ouverture de l'arbre).
• Brosses moteur prémontées pour des performances optimales et un fonctionnement silencieux.
• L'arbre creux élimine le besoin d'accouplements d'arbre et de matériel de montage supplémentaire.
• Supports de base/pieds optionnels – modèle 0957 pour type 25H2 et modèle 0959 pour type 30H3.
• Kits d'arbre optionnels - modèle 0929 pour type 25H2 et 0930 pour type 30H3.

Accessoires optionnels (exemples)

• Kit de montage de base pour motoréducteurs 30H3 à arbre creux (modèle 0959)
• Kit IP-44 pour moteurs 33A (modèle 0977)
• Kit d'arbre 30H3 arbre simple 1-1/4 pouce en acier anti-fatigue (modèle 0930)
• Kit d'arbre encodeur (modèle 0964)
• Kits de boîtiers de bornes en alliage moulé sous pression (divers modèles)

Remarques

• Tous les prix affichés sur la page sont en dollars américains ; le prix web n'inclut pas les taxes, le transport et les frais de manutention.
• La quantité commandable indiquée sur la fiche produit est de 1–25 unités disponibles.

Caractéristiques / spécifications techniques

• Vitesse (rpm) : 21
• Couple nominal (lb-in) : 770
• Tension nominale (V) : 24
• Courant (A) : 14
• Couple de pointe (lb-in) : 1606
• Puissance moteur HP : 1/3
• Rapport de transmission : 120
• Charge radiale (lbs) : 708
• Longueur XH (inch) : 16.37
• Poids (lbs) : 24
• Type de produit : 33A7FEPM-30H3
• HP décimal : 0.333
• Schéma de connexion : 07410101
