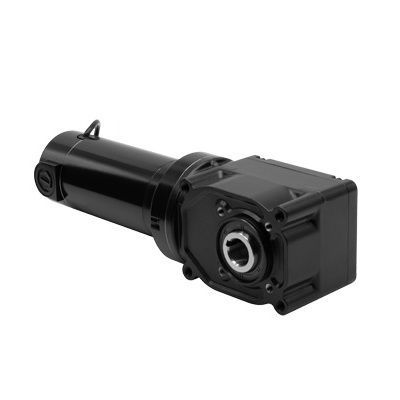

Motoréducteur DC 3040

à balaisorthogonalà arbre creux

Présentation
Le Modèle 3040 fait partie de la série 25H2 de réducteurs-moteurs CC à arbre creux et angle droit. Il offre un entraînement compact en angle droit avec un arbre creux de 1 pouce et s'adresse aux applications industrielles de contrôle de mouvement nécessitant un accouplement d'arbre direct et un montage flexible. Les ressources produit comprennent des plans CAO, images, caractéristiques standard, schémas de câblage et pièces de rechange.

Caractéristiques

• Vitesse (tr/min) : 83
• Couple nominal (lb-in) : 210
• Tension nominale : 24 V CC
• Courant (A) : 14 A
• Couple de pointe (lb-in) : 440
• Puissance moteur : 1/3 HP (0,333 HP)
• Rapport de réduction : 30
• Charge radiale (lbs) : 475
• Longueur XH (pouce) : 14,82
• Poids (lbs) : 20
• Type de produit : 33A7FEPM-25H2
• Référence schéma de connexion : 07410101

Caractéristiques standard

• Les performances des modèles 24 V CC sont basées sur une alimentation en courant continu.
• Le moteur 33A fournit un couple de démarrage élevé, une vitesse réglable et des performances constantes. TENV, classe d'isolation F.
• Arbre creux 1 pouce, supprimant le besoin d'accouplements et d'accessoires de montage supplémentaires.
• Une protection d'arbre plastique incluse ; les modèles standard sont fournis avec un cache d'usine sur l'ouverture d'arbre.
• Montage en face via quatre trous taraudés ou boulons traversants ; carter non ventilé autorisant tout sens de montage.
• Graissage haute performance pour toute la durée de vie, boîtier lubrifié en usine.
• Plus efficace que les réducteurs à roue et vis de mêmes dimensions.
• Compatibilité encodeur via kit optionnel d'arbre pour encodeur modèle 0964.
• Balais moteur pré-soufflés pour performance optimale et fonctionnement silencieux.
• L'arbre creux élimine le besoin de moyeux d'accouplement et de matériel de montage additionnel.
• Supports de base/pied et kits d'arbre optionnels disponibles pour types 25H2 et 30H3.

Plans CAO

• Plans CAO disponibles pour le modèle 3040 aux formats PDF, DWG et STEP.

Schéma de câblage

• Schéma de câblage disponible (référence 07410101).

Fiches de données de sécurité

• Fiche de données de sécurité du lubrifiant disponible pour les réducteurs-moteurs concernés.

Accessoires optionnels

• Kit de montage sur base pour réducteurs à arbre creux 25H2 (modèle 0957)
• Kit IP-44 pour moteurs 33A (modèle 0977)
• Kit d'arbre 25H2 1 pouce / arbre simple / acier anti-fatigue (modèle 0929)
• Kit d'arbre pour encodeur (modèle 0964)
• Boîtier de bornes en zamak pour moteurs 33A, 34R, 42A, 42R et 48R (modèle 0984)
• Boîtier de bornes métrique en zamak avec bloc de raccordement pour 33A, 34R, 42A, 42R et 48R (modèle 1984)
• Grand boîtier de bornes en zamak pour 34R, 42R, 48R, 42R-FX, 33A, 42A (modèle 0986)

Pièces

• Balayage 33A / 32A - Réf. 49201031
• Capuchon de balai 33A - Réf. 49301001
• Ressort à force constante 33A / 42A - Réf. 57400008

Contrôles compatibles

• Contrôleur vitesse moteur CC PWM basse tension châssis ouvert - 0788
• Contrôleur vitesse moteur CC PWM basse tension châssis ouvert - 0789
