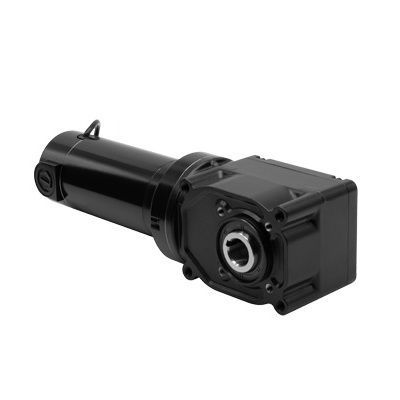

Motoréducteur DC Model 3036

à balaishypoïdeorthogonal

Présentation
Le modèle 3036 de la série 25H2 est un motoréducteur CC à angle droit avec arbre creux, 24 V, offrant un encombrement réduit, un couple de démarrage élevé et un carter engrenage non ventilé. Dessins CAD, images et spécifications complètes sont disponibles pour l'intégration et la planification d'installation.

Caractéristiques standard

• Les performances des versions 24 VDC sont basées sur l'alimentation en courant continu.
• Le moteur 33A fournit un couple de démarrage élevé, une vitesse réglable et des performances prévisibles ; TENV, isolation classe F.
• Arbre creux de 1 in, supprimant la nécessité d'accouplements externes et réduisant le matériel de fixation.
• Une protection d'arbre en plastique fournie avec chaque motoréducteur (modèles standard/stock fournis avec cache d'usine sur l'ouverture de l'arbre).
• Montage frontal via quatre trous taraudés ou boulonnage traversant pour une installation flexible.
• Carter non ventilé pouvant être monté dans n'importe quelle orientation ; graisse haute performance et lubrification à vie.
• Plus efficace que les conceptions à vis sans fin de taille similaire.
• Compatible encodeur avec kit d'axe encodeur vissable en option modèle 0964.
• Balais moteur pré-séats pour des performances constantes et un fonctionnement silencieux.
• Kits de montage et arbres en option (base 0957 pour 25H2 ; 0959 pour 30H3 ; kits d'arbre 0929 pour 25H2 ; 0930 pour 30H3).

Accessoires optionnels

• Kit de montage sur base pour motoréducteurs à arbre creux 25H2 (modèle 0957)
• Kit IP-44 pour moteurs 33A (modèle 0977)
• Kit d'arbre 25H2 1-inch / arbre simple / acier anti-fatigue (modèle 0929)
• Kit d'axe pour encodeur (modèle 0964)
• Boîtier de bornes en zamak pour moteurs et motoréducteurs 33A, 34R, 42A, 42R et 48R (modèle 0984)
• Boîtier de bornes métrique en zamak avec borniers pour 33A, 34R, 42A, 42R et 48R (modèle 1984)
• Grand boîtier de bornes en zamak pour 34R, 42R, 48R, 42R-FX, 33A, 42A (modèle 0986)

Téléchargements

• Dessins CAD : PDF, DWG, STEP disponibles pour le modèle 3036.
• Schéma de câblage : diagramme référencé 07410101 (PDF téléchargeable).
• Fiches de données de sécurité : fiche lubrifiant référencée pour 33A7 / 25H2 et 33A7-30H3.

Caractéristiques techniques

• Modèle : Model 3036
• Série : 25H2 Series DC Right Angle Hollow Shaft Gearmotors
• Vitesse (rpm) : 500
• Couple nominal (lb-in) : 35
• Couple pic (lb-in) : 73
• Tension nominale (V) : 24
• Courant (Ampères) : 14
• Puissance moteur (HP) : 1/3
• Puissance décimale : 0.333
• Rapport de réduction : 5
• Charge radiale (lbs) : 277
• Longueur XH (inch) : 14.82
• Poids (lbs) : 20
• Type de produit : 33A7FEPM-25H2
• Diagramme de connexion : 07410101
