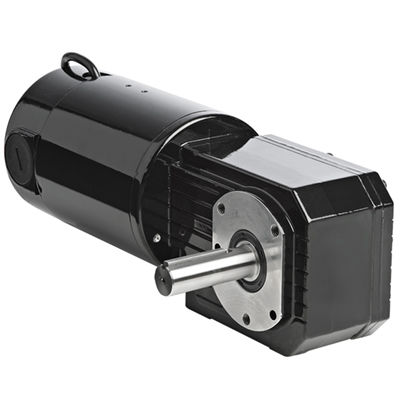

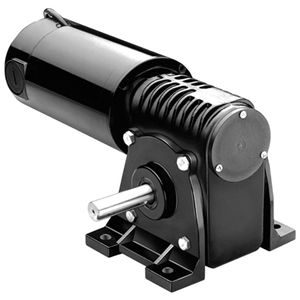

Motoréducteur DC Model 1366

courant continuorthogonal100 W...500 W

Produit
Motoréducteur DC coudé, modèle 1366, série Metric 42A-GB avec rapport de démultiplication 280:1, vitesse nominale 6,2 tr/min et tension 180 V DC.

Aperçu
Motoréducteur coudé série Metric 42A-GB en configuration modèle 1366. Les performances indiquées concernent les modèles 180 V et sont basées sur une utilisation avec un variateur à onduleur contrôlé par SCR non filtré (Facteur de forme = 1,6).

Spécifications

• Vitesse (tr/min) : 6,2
• Couple nominal (Nm) : 42,8
• Couple nominal (lb-in) : 380
• Couple de pic (Nm) : 67,5
• Couple de pic (lb-in) : 600
• Puissance (W) : 112
• Puissance (HP) : 1/6
• Tension : 180 V
• Courant : 0,85 A
• Rapport de démultiplication : 280
• Charge radiale (N) : 900
• Charge radiale (lbs) : 200
• Longueur XH (mm) : 297
• Longueur XH (inch) : 11.69
• Poids (kg) : 8,8
• Poids (lbs) : 19,5
• Schéma de connexion : 07410097
• Type de produit : 42A5BEPM-GB
• HP décimal : 0,1492

CAO & Documentation
Plans CAO disponibles pour le modèle 1366 (PDF, DWG, STEP). Schéma de câblage disponible (référence schéma de connexion 07410097). Fiche de données de sécurité référencée pour les matériaux concernés.

Accessoires optionnels

• Kit IP-44 pour moteurs 42A (modèle 0978)
• Kit boîtier de bornes en fonte sous pression pour moteurs et motoréducteurs 33A, 34R, 42A, 42R et 48R (modèle 0984)
• Kit boîtier de bornes métrique en fonte sous pression avec bornier pour 33A, 34R, 42A, 42R et 48R (modèle 1984)
• Grand kit boîtier de bornes en fonte sous pression pour 34R, 42R, 48R, 42R-FX, moteurs et motoréducteurs standard 33A, 42A (modèle 0986)

Accessoires / Pièces (exemples)
Pièces de rechange disponibles pour moteurs et boîtes de vitesses associés : balai 42A (réf. 49200048), capuchon de balai 33A/42A (réf. 49300034), ressort à force constante 33A/42A (réf. 57400008).

Caractéristiques standard

• Les performances des modèles 180 V sont basées sur une utilisation avec un variateur SCR non filtré (Facteur de forme = 1,6).

Caractéristiques techniques

• Vitesse : 6,2 tr/min
• Couple nominal : 42,8 Nm (380 lb-in)
• Couple de pic : 67,5 Nm (600 lb-in)
• Puissance : 112 W (1/6 HP)
• Tension : 180 V DC
• Courant : 0,85 A
• Rapport de démultiplication : 280
• Capacité de charge radiale : 900 N (200 lbs)
• Longueur XH : 297 mm (11,69 in)
• Poids : 8,8 kg (19,5 lbs)
• Référence schéma de connexion : 07410097
• Type de produit : 42A5BEPM-GB
• HP décimal : 0,1492
