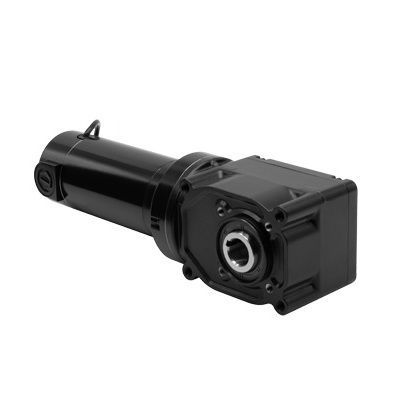

Motoréducteur DC 3038

courant continuà balaishypoïde

Présentation
Plans CAO, images, caractéristiques standard et fiches de sécurité sont disponibles pour le Modèle 3038, série 25H2, réducteur-moteur CC à arbre creux et angle droit, conçu pour un couple de démarrage élevé et un montage polyvalent.

Caractéristiques

• Vitesse (tr/min) : 167
• Couple nominal (lb-in) : 105
• Couple de pointe (lb-in) : 220
• Tension nominale : 24 VCC
• Courant (A) : 14
• Puissance moteur : 1/3 (0,333 HP)
• Rapport de réduction : 15
• Charge radiale (lbs) : 388
• Longueur XH (in) : 14,82
• Poids (lbs) : 20
• Type de produit : 33A7FEPM-25H2
• Schéma de connexion : 07410101

Éléments standard

• Les performances des modèles 24 VCC sont basées sur l'alimentation en courant continu.
• Le moteur 33A offre un couple de démarrage élevé, une vitesse réglable et des performances prévisibles dans diverses conditions d'exploitation. TENV. Classe F.
• Arbre creux de 1 pouce (25,4 mm).
• Une protection d'arbre en plastique est fournie avec chaque motoréducteur.
• Montage par face via quatre taraudages ou boulons traversants.
• Carter d'engrenage non ventilé, montage dans n'importe quelle orientation. Graisse haute performance. Lubrifié à vie.
• Plus efficace que des modèles à vis sans fin de taille similaire.
• Compatible avec encodeur via kit d'arbre encodeur vissable optionnel modèle 0964. (Les modèles standard sont fournis avec un couvre-entrée d'arbre installé en usine).
• Balais moteur pré-rodés pour des performances optimales et un fonctionnement silencieux.
• L'arbre creux élimine le besoin d'accouplements d'arbre et d'accessoires de fixation supplémentaires.
• Supports de base/pattes et kits d'arbre optionnels disponibles.

Accessoires optionnels

• Kit de montage sur socle pour motoréducteurs 25H2 à arbre creux (modèle 0957)
• Kit IP-44 pour moteurs 33A (modèle 0977)
• Kit d'arbre 25H2 1 pouce / arbre simple / acier pour fatigue (modèle 0929)
• Kit d'arbre pour encodeur (modèle 0964)
• Kit boîtier de connexion en fonderie pour moteurs 33A, 34R, 42A, 42R et 48R (modèle 0984)
• Kit boîtier de connexion métrique en fonderie avec bornier pour moteurs 33A, 34R, 42A, 42R et 48R (modèle 1984)
• Grand kit boîtier de connexion en fonderie pour moteurs et motoréducteurs 34R, 42R, 48R, 42R-FX, 33A, 42A (modèle 0986)

Caractéristiques / spécifications techniques

• Modèle : 3038
• Série : 25H2
• Vitesse (tr/min) : 167
• Couple nominal : 105 lb-in
• Couple de pointe : 220 lb-in
• Tension nominale : 24 VCC
• Courant : 14 A
• Puissance moteur : 1/3 (0,333 HP)
• Rapport de réduction : 15
• Capacité de charge radiale : 388 lbs
• Longueur XH : 14,82 in
• Poids : 20 lbs
• Type de produit : 33A7FEPM-25H2
• Référence schéma de connexion : 07410101
