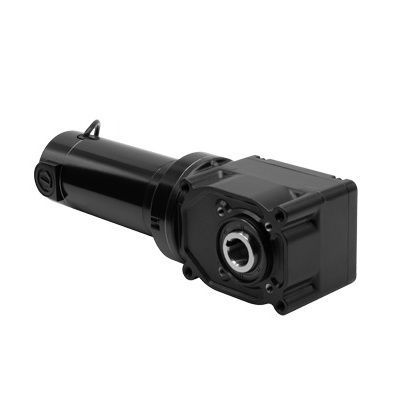

Motoréducteur DC 3039

à vis sans finorthogonalà arbre creux

Présentation
Modèle 3039 de la série 25H2 — motoréducteur DC à arbre creux et angle droit. Conception compacte pour entraînements industriels nécessitant un montage en angle droit et un arbre creux de 1 in pour accouplement direct.

Caractéristiques principales

• Vitesse : 125 tr/min
• Couple nominal : 140 lb·in
• Couple de pointe : 293 lb·in
• Tension nominale : 24 VDC
• Courant : 14 A
• Puissance moteur : 1/3 HP (0,333 HP)
• Rapport de réduction : 20:1
• Capacité de charge radiale : 419 lbs
• Diamètre arbre creux : 1 in (25,4 mm)
• Longueur XH : 14,82 in
• Poids : 20 lbs
• Type de produit : 33A7FEPM-25H2
• Schéma de connexion : 07410101

Plans CAO

• Télécharger PDF
• Télécharger DWG
• Télécharger STEP

Schéma de câblage

• Télécharger PDF (schéma de câblage 07410101)

Fiches de données de sécurité

• SDS - Fiche de sécurité du lubrifiant pour motoréducteurs type 33A7-25H2 et 33A7-30H3

Accessoires en option

• Kit de fixation sur base pour motoréducteurs arbre creux 25H2 (modèle 0957)
• Kit IP-44 pour moteurs 33A (modèle 0977)
• Kit arbre 25H2 1 in / arbre simple / acier anti-fatigue (modèle 0929)
• Kit arbre encodeur (modèle 0964)
• Kit boîtier de bornes en alliage pour moteurs et motoréducteurs 33A, 34R, 42A, 42R et 48R (modèle 0984)
• Kit boîtier de bornes métrique en alliage avec bloc de jonction pour 33A, 34R, 42A, 42R et 48R (modèle 1984)
• Grand kit boîtier de bornes en alliage pour 34R, 42R, 48R, 42R-FX, 33A, 42A (modèle 0986)

Contrôles compatibles

• 0788
• 0789

Caractéristiques standard

• Les performances des modèles 24 VDC sont basées sur une alimentation en courant continu.
• Moteur 33A : fort couple de démarrage, vitesse réglable et performances prévisibles selon les conditions d'utilisation. TENV. Classe F.
• Arbre creux 1 in pour entraînement direct sans accouplements.
• Une protection plastique d'arbre fournie avec chaque motoréducteur.
• Montage en face via quatre trous filetés ou boulons traversants.
• Boîtier de transmission non ventilé, montage dans toute orientation ; graisse haute performance remplie en usine et lubrification à vie.
• Plus efficace que des modèles à vis sans fin de taille comparable.
• Compatible encodeur avec kit arbre encodeur vissant optionnel modèle 0964 ; modèles stock fournis avec couvercle usine sur l'ouverture d'arbre.
• Brosses moteur pré-sellées pour performance optimale et fonctionnement silencieux.
• Kits de fixation de base/platine en option (modèle 0957 pour type 25H2, modèle 0959 pour type 30H3).
• Kits d'arbre en option disponibles (modèle 0929 pour type 25H2, modèle 0930 pour type 30H3).

Spécifications techniques

• Vitesse (tr/min) : 125
• Couple nominal (lb-in) : 140
• Tension nominale : 24 VDC
• Courant (A) : 14
• Couple de pointe (lb-in) : 293
• Puissance moteur : 1/3 (valeur décimale HP : 0,333)
• Rapport de transmission : 20
• Charge radiale (lbs) : 419
• Longueur XH (inch) : 14,82
• Poids (lbs) : 20
• Type de produit : 33A7FEPM-25H2
• Schéma de connexion : 07410101
