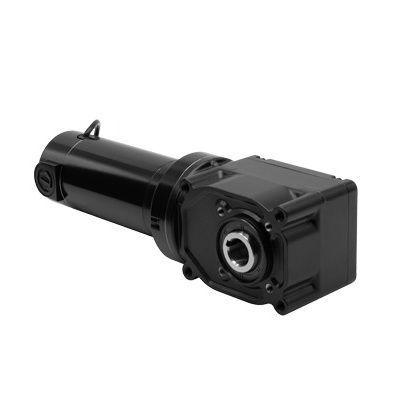

Motoréducteur DC Model 3037

à balaisà vis sans finorthogonal

Product
Motoréducteur CC angle droit série 25H2, modèle 3037. Motoréducteur compact à arbre creux 1 inch, tension nominale 24 VDC et puissance 1/3 hp (0,333 HP), vitesse nominale 250 tr/min et couple nominal 70 lb-in. Conçu pour un entraînement direct sans accouplements externes dans les espaces restreints.

Available downloads / drawings (site provides)
Dessins CAO disponibles aux formats PDF, DWG et STEP ; schéma de câblage disponible (PDF) ; fiche de données de sécurité pour le lubrifiant disponible (PDF).

Optional accessories

• Kit de montage sur socle pour motoréducteurs 25H2 à arbre creux (modèle 0957)
• Kit IP-44 pour moteurs 33A (modèle 0977)
• Kit arbre 25H2 1 inch / arbre simple / acier anti-fatigue (modèle 0929)
• Kit arbre pour encodeur (modèle 0964)
• Kit boîtier de bornes en fonderie pour moteurs et motoréducteurs 33A, 34R, 42A, 42R et 48R (modèle 0984)
• Kit boîtier métrique en fonderie avec bloc de raccordement pour 33A, 34R, 42A, 42R et 48R (modèle 1984)
• Grand kit boîtier de bornes en fonderie pour 34R, 42R, 48R, 42R-FX, 33A, 42A (modèle 0986)

Standard features

• Les caractéristiques des modèles 24 VDC sont basées sur une alimentation en courant continu.
• Le moteur 33A offre un couple de démarrage élevé, une vitesse réglable et des performances prévisibles selon les conditions d'utilisation. TENV. Classe F.
• Arbre creux 1 inch pour éviter les accouplements externes.
• Une protection d'arbre en plastique fournie avec chaque motoréducteur.
• Fixation en face via quatre taraudages ou boulons traversants.
• Carrosserie de engrenage non ventilée, montage dans toutes les positions. Graisse performante ; lubrification pour la durée de vie.
• Plus efficace que des modèles worm-gear de taille similaire.
• Compatible encodeur avec kit arbre pour encodeur (modèle 0964) ; les modèles standards sont fournis avec cache d'usine au niveau de l'ouverture d'arbre.
• Balais moteur pré-assis pour performance optimale et fonctionnement silencieux.
• Options de supports base/patte : modèle 0957 pour 25H2 et modèle 0959 pour 30H3.
• Kits d'arbre optionnels : modèle 0929 pour 25H2 et 0930 pour 30H3.

Availability / Ordering
Quantité de commande : 1-25. Le prix web indiqué n'inclut pas les taxes, frais de transport et de manutention.

Technical specifications

• Speed (rpm): 250
• Rated Torque (lb-in): 70
• Rated Voltage: 24 VDC
• Current (Amps): 14
• Peak Torque (lb-in): 147
• Motor HP: 1/3
• Gear Ratio: 10
• Radial Load (lbs): 342
• Length XH (inch): 14.82
• Weight (lbs): 20
• Product Type: 33A7FEPM-25H2
• HP Decimal: 0.333
• Connection Diagram reference: 07410101
