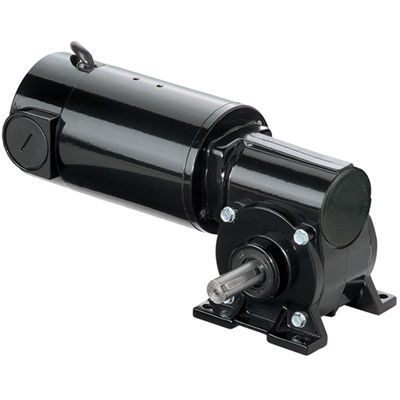

Motoréducteur DC Model 6240

à vis sans finorthogonal50 W...100 W

Vue d'ensemble
Modèle 6240, série Metric 33A-5F, motoréducteur à angle droit en courant continu destiné aux applications industrielles nécessitant une transmission compacte à angle droit. Alimentation nominale 180 V DC, vitesse de sortie 345 tr/min et rapport 5:1.

Caractéristiques clés

• Vitesse : 345 tr/min
• Couple nominal : 1,0 Nm (8,9 lb-in)
• Couple de pointe : 3,2 Nm (28 lb-in)
• Puissance : 54 W (1/14 HP, HPDecimal 0.0714)
• Tension : 180 V DC
• Courant : 0,41 A
• Rapport de réduction : 5
• Capacité de charge radiale : 335 N (80 lbs)
• Longueur XH : 263 mm (10,35 in)
• Poids : 7,6 kg (16,8 lbs)

Caractéristiques standard

• Filetages de montage métriques et dimensions d'arbre d'entraînement métriques.
• Moteur 33A offrant un couple de démarrage élevé et des caractéristiques de vitesse réglables.
• Joints à lèvre industriels sur les arbres moteur et sortie pour résistance aux contaminants.
• Palier manchon en bronze sur l'arbre de sortie pour réduction du bruit.
• Engrenage lubrifié en permanence à l'huile pour une durée de vie prolongée.
• Engrenage en bronze pour une meilleure capacité aux chocs.
• Vis sans fin trempée et rectifiée pour durabilité et résistance.
• Les performances des modèles 180 V sont spécifiées pour une utilisation avec un variateur SCR non filtré (facteur de forme = 1,6).

Accessoires optionnels

• Kit boîtier de bornes en zamak pour moteurs et motoréducteurs 33A, 34R, 42A, 42R et 48R [modèle 0984]
• Kit boîtier de bornes métrique en zamak avec borne pour 33A, 34R, 42A, 42R et 48R [modèle 1984]
• Kit IP-44 pour moteurs 33A [modèle 0977]
• Grand kit boîtier de bornes en zamak pour moteurs et motoréducteurs 34R, 42R, 48R, 42R-FX, 33A, 42A [modèle 0986]

Téléchargements
Dessins CAO disponibles aux formats PDF, DWG et STEP (fichiers produits disponibles sur la fiche produit). Schéma électrique disponible (ID 07410097).

Caractéristiques techniques

• Modèle : Model 6240
• Série : Metric 33A-5F
• Vitesse : 345 tr/min
• Couple nominal : 1,0 Nm (8,9 lb-in)
• Couple de pointe : 3,2 Nm (28 lb-in)
• Puissance : 54 W (1/14 HP, HPDecimal 0.0714)
• Tension : 180 V DC
• Courant : 0,41 A
• Rapport de réduction : 5
• Capacité de charge radiale : 335 N (80 lbs)
• Longueur XH : 263 mm (10,35 in)
• Poids : 7,6 kg (16,8 lbs)
• Référence schéma de connexion : 07410097
• Code type produit : 33A5BEPM-5F
