Motoréducteur DC Model 4296

orthogonal100 W...500 W180 V

Présentation

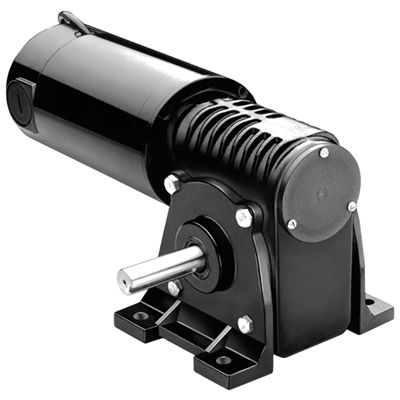

Modèle 4296 Metric 42A-5H, motoréducteur à angle droit CC conçu pour des applications industrielles d'entraînement rotatif nécessitant un encombrement réduit et une sortie à angle droit. Fourni avec référence de schéma de connexion et type produit pour intégration aux systèmes de commande.

Caractéristiques

• Vitesse : 96 tr/min
• Couple nominal : 9,2 Nm (81 lb-in)
• Couple de pointe : 27,9 Nm (247 lb-in)
• Puissance : 141 W (0,2 CV / 1/5 CV)
• Tension : 180 V CC
• Courant : 1,0 A
• Rapport de démultiplication : 18
• Charge radiale : 665 N (150 lbs)
• Longueur XH : 330 mm (13,0 in)
• Poids : 16 kg (35,5 lbs)
• ID schéma de connexion : 07410097
• Type produit : 42A7BEPM-5H

Fonctionnalités standard

• Les performances des modèles 180 V sont basées sur l'utilisation avec un variateur à commande par SCR non filtré (facteur de forme = 1,6).

Accessoires optionnels

• Kit IP-44 pour moteurs 42A (modèle 0978)
• Kit boîtier à bornes en alliage moulé pour moteurs et motoréducteurs 33A, 34R, 42A, 42R et 48R (modèle 0984)
• Kit boîtier métrique à bornes en alliage moulé avec bloc de connexion pour 33A, 34R, 42A, 42R et 48R (modèle 1984)
• Grand kit boîtier à bornes en alliage moulé pour 34R, 42R, 48R, 42R-FX, 33A, 42A (modèle 0986)

Spécifications techniques

• Vitesse : 96 tr/min
• Couple nominal : 9,2 Nm (81 lb-in)
• Couple de pointe : 27,9 Nm (247 lb-in)
• Puissance : 141 W (0,2 CV)
• Tension : 180 V CC
• Courant : 1,0 A
• Rapport de démultiplication : 18
• Charge radiale : 665 N (150 lbs)
• Longueur XH : 330 mm (13,0 in)
• Poids : 16 kg (35,5 lbs)
• Schéma de connexion : 07410097
• Type produit : 42A7BEPM-5H
