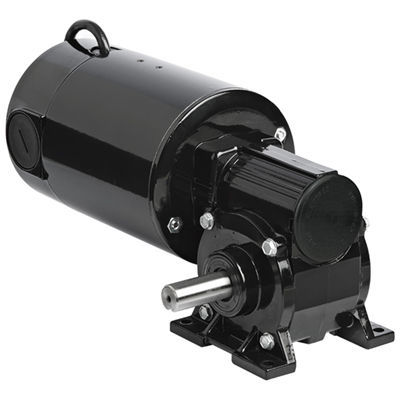

Motoréducteur DC Model 4236

courant continuorthogonal100 W...500 W

Présentation du produit
Le modèle 4236 est un motoréducteur DC à angle droit de la série Metric 42A-5N. Il offre une vitesse nominale de 85 tr/min, un couple nominal de 6,2 Nm et un couple de pointe jusqu'à 20,0 Nm. Des fichiers CAO et des ressources de câblage sont disponibles pour l'intégration et l'installation.

Caractéristiques

• Modèle : 4236
• Série : Metric 42A-5N
• Vitesse : 85 tr/min
• Couple nominal : 6,2 Nm (55 lb-in)
• Couple de pointe : 20,0 Nm (177 lb-in)
• Puissance : 121 W (0,1666 HP)
• Tension : 180 V DC
• Courant : 0,85 A
• Rapport de réduction : 20:1
• Capacité de charge radiale : 530 N (120 lbs)
• Longueur XH : 263 mm (10,35 in)
• Poids : 7,6 kg (16,8 lbs)
• ID schéma de connexion : 07410097
• Code type produit : 42A5BEPM-5N

Dessins CAO

• Fiche d'information (PDF)
• Fichier de dessin (DWG)
• Modèle 3D (STEP)

Schéma de câblage

• Référence : 07410097 (téléchargeable)

Fiches de données de sécurité

• Fiche de données de sécurité ExxonMobil (FDS produit listée)

Accessoires optionnels

• Kit IP-44 pour moteurs 42A (modèle 0978)
• Kit boîtier de raccordement en fonte d'aluminium pour moteurs et motoréducteurs 33A, 34R, 42A, 42R et 48R (modèle 0984)
• Kit boîtier métrique en fonte d'aluminium avec borne pour 33A, 34R, 42A, 42R et 48R (modèle 1984)
• Grande boîte de raccordement en fonte pour 34R, 42R, 48R, 42R-FX, 33A, 42A (modèle 0986)

Caractéristiques standard

• Les performances des modèles 180V sont basées sur une utilisation avec un contrôle de vitesse SCR non filtré (Facteur de forme = 1,6).

Caractéristiques techniques

• Vitesse : 85 tr/min
• Couple nominal : 6,2 Nm (55 lb-in)
• Couple de pointe : 20,0 Nm (177 lb-in)
• Puissance : 121 W (1/6 HP)
• Tension : 180 V DC
• Courant : 0,85 A
• Rapport de réduction : 20:1
• Capacité de charge radiale : 530 N (120 lbs)
• Longueur XH : 263 mm / 10,35 in
• Poids : 7,6 kg / 16,8 lbs
